Vytváření značek geometrické tolerance

Když vytváříte symboly geometrické tolerance, pracujete přímo v grafické ploše a rozhraní vás povede při vytváření rámců ovládacích prvků po jednotlivých buňkách.

Díky kontextovým nabídkám specifickým pro buňku a ovladačům na obrazovce můžete tvořit složité rámce ovládání prvků při zachování zaměření na samotný rámec spíše než na samostatné dialogové okno.

Toto video ukazuje, jak používat ovladače a rámce pro ovládání prvků k vytvoření symbolu geometrické tolerance.

Postup vytvoření značek geometrické tolerance:

  1. Proveďte jeden z následujících úkonů:
    • V případě dílů klikněte na Geometrická tolerance (panel nástrojů MBD Dimension) nebo na Nástroje > MBD Dimension > Geometrická tolerance . Viz DimXpert pro díly – přehled.
    • V případě výkresů klikněte na možnost Geometrická tolerance (panel nástrojů Popisy) nebo na položku nabídky Vložit > Popisy > Geometrická tolerance.
  2. Klepnutím v grafické ploše umístěte symbol.

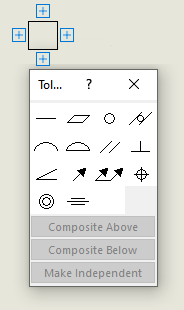

    Zobrazí se rámec ovládání prvků s ovladači a dialogové okno Tolerance, které jej obklopuje.

  3. Možnosti zadejte v dialogovém okně Tolerance a ve správci PropertyManager Geometrické tolerance.
  4. Kliknutím na libovolný ovladač obklopující rámeček ovládání prvků přidáte další obsah.
    V závislosti na umístění ovladače jsou k dispozici další možnosti, například:
    • Základna . Přidá názvy základen a značky podmínek materiálu pro primární, sekundární a terciární základny.
    • Indikátor. Umožňuje přidat ohraničení, toleranci a odkaz na základnu k určení orientace toleranční zóny nebo zón.
    • Nový rámeček. Vytvoří další rámečky.

    • Pod rámeček Přidá text pod rámeček.

    • Mezi. Zadá popisky bodů, pokud hodnota tolerance platí mezi dvěma body nebo entitami.

    • Od–do. Zadá popisky bodů, pokud hodnota tolerance platí od jednoho bodu nebo entity ke druhé.

    • Samostatný požadavek. Přidá k symbolu popisek SEP REQT.

    • Textová pole. Umožňuje přidat ke značce text.
  5. Klikněte na .
