Créer des solides 3D et des surfaces 3D en extrudant des entités 2D

La commande Extruder permet de créer des solides primitifs en extrudant des entités 2D fermées, telles que des polylignes, des cercles, des ellipses et des régions.

Utilisez la commande Extruder pour créer des solides 3D ou des surfaces 3D.

Pour extruder des entités, procédez de l'une des façons suivantes :

  • Spécifiez le chemin d'extrusion.

    Spécifiez l'entité à extruder et un chemin définissant la forme de l'extrusion. L'entité suit le chemin pour créer des solides 3D ou des surfaces 3D.

    L'extrusion démarre à partir du plan de l'entité et maintient son orientation par rapport au chemin.

  • Spécifiez l'angle d'alésage.

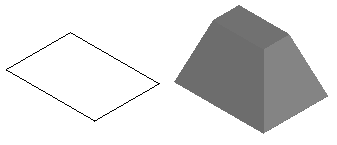

    Spécifiez l'entité à extruder et un angle d'alésage. L'angle d'alésage doit être compris entre -90 et +90 degrés. Le signe de l'angle d'alésage spécifie la direction d'alésage. Un angle d'alésage de 0 degrés permet d'extruder une entité 2D perpendiculaire à son plan 2D.

Pour créer une extrusion :

  1. Cliquez sur Solides > Dessin > Extruder (ou entrez Extruder).
  2. Spécifiez le type de modèle à créer.
    • Surface. Crée des surfaces à partir des entités sélectionnées.
    • Plein. Crée des solides 3D à partir des entités sélectionnées.
  3. Spécifiez les entités à extruder.
  4. Spécifiez la hauteur de l'extrusion. Toutes les entités utilisent la même hauteur.

    Le logiciel extrude l'entité et crée un solide 3D.

Pour extruder une entité selon un chemin :

  1. Cliquez sur Solides > Dessin > Extruder (ou entrez Extruder).
  2. Spécifiez le type de modèle à créer.
    • Surface. Crée des surfaces à partir des entités sélectionnées.
    • Plein. Crée des solides 3D à partir des entités sélectionnées.
  3. Dans la zone graphique, spécifiez les entités à extruder et appuyez sur Entrée.
  4. Spécifiez l'option Chemin.
  5. Spécifiez une entité pour le chemin d'extrusion.

Pour extruder une entité selon un angle d'alésage :

  1. Cliquez sur Solides > Dessin > Extruder (ou entrez Extruder).
  2. Spécifiez le type d'entités à créer.
    • Surface. Crée des surfaces à partir des entités sélectionnées.
    • Plein. Crée des solides 3D à partir des entités sélectionnées.
  3. Spécifiez les entités à extruder et appuyez sur Entrée.
  4. Spécifiez l'option Angle d'alésage.
  5. Spécifiez l'angle d'alésage et appuyez sur Entrée.
  6. Spécifiez la hauteur de l'extrusion.

Accès

Commande : Extruder

Menu : Solides > Dessin > Extruder

Rubrique parente

Création de solides
