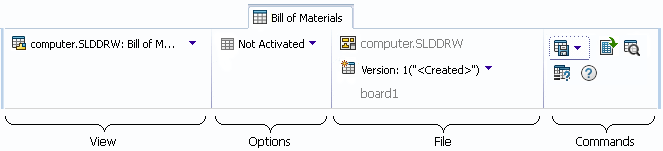

Utilisez l'onglet Nomenclature pour afficher un assemblage SOLIDWORKS ou une table de nomenclature de mise en plan.
Pour afficher une nomenclature SOLIDWORKS :
Sélectionnez un assemblage ou une mise en plan SOLIDWORKS qui contient une nomenclature. Sur l'onglet Nomenclature, pour Nomenclature, sélectionnez une nomenclature avec l'icône
.
Afficher
|
Menu déroulant Nomenclature (BOM) |
Types de nomenclature disponibles pour cet assemblage ou cette mise en plan. |
Options
|
Activation
|
Définit si la nomenclature est visible dans la vue Nomenclature. |
Fichier
| Fichier source |
(Lecture seule) Le nom de l'assemblage ou de la mise en plan. |
|
Version du fichier
|
Vous permet de sélectionner la version de fichier source pour laquelle afficher la nomenclature. |
|
Configuration
|
(Lecture seule) La configuration de la nomenclature. |
Commandes
|
Menu déroulant Enregistrer |
Sélectionnez Enregistrer pour enregistrer la nomenclature SOLIDWORKS ou Enregistrer sous pour enregistrer la nomenclature vers une nomenclature nommée. |
|
Ouvrir comme fichier CSV
|
Ouvre la nomenclature dans Excel en tant que fichier séparé par des virgules. |
|
Rechercher
|
Recherche une chaîne de texte dans la nomenclature. |
|
Comparer les nomenclatures
|
Modifie la disposition de l'onglet Nomenclature pour que vous puissiez sélectionner une deuxième nomenclature à comparer. |
|
Aide
|
Accède à l'aide contextuelle. |
Propriétés de table de nomenclature
Une nomenclature SOLIDWORKS contient les colonnes et la mise en forme de la nomenclature dans l'assemblage ou la mise en plan SOLIDWORKS.
Menu contextuel
Cliquez avec le bouton droit de la souris dans la liste de nomenclature pour sélectionner un fichier et afficher les commandes suivantes :
|
Aller à dans une nouvelle fenêtre
|
Ouvre une nouvelle fenêtre de l'Explorateur avec le fichier que vous sélectionnez comme fichier sélectionné dans le volet supérieur de la nouvelle fenêtre. |
|
Aller à
|
Transfère le focus dans la section supérieure du volet de droite au fichier sélectionné. Si le fichier sélectionné est une mise en plan ou un assemblage, la nomenclature pour le fichier est affichée. |
| Vous avez la possibilité de baser d'autres commandes de fichier sur vos autorisations et la personnalisation du menu contextuel de fichier.
|
| Modifier la taille d'aperçu de l'échantillon graphique |
Change la taille des vignettes de fichiers à Petite, Moyenne ou Grande. Elle est définie sur Moyenne par défaut. Lorsque vous sélectionnez la taille dans un tableau, SOLIDWORKS PDM définit la même taille dans les tableaux applicables et dans les onglets. Les vignettes des fichiers autres que SOLIDWORKS peuvent ne pas être claires lorsque vous sélectionnez Moyenne ou Grande.
|
