L'outil Defeature vous permet de simplifier une pièce ou un assemblage et d'enregistrer les résultats dans un nouveau fichier dans lequel les détails sont remplacés par des volumes muets (c'est-à-dire des modèles sans définition de fonction ni historique). Vous pouvez partager le nouveau fichier sans révéler la totalité des détails de conception du modèle.
Le PropertyManager Defeature fournit des outils pour la sélection manuelle et automatique de détails à conserver et enlever.
Pour ouvrir ce PropertyManager :
Cliquez sur Defeature
(barre d'outils Outils) ou sur .
 |
 |
| Avant |
Après |
Configurations Defeature dérivées

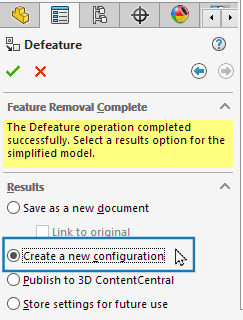

Vous pouvez enregistrer une version réduite d'une pièce en tant que configuration dérivée. Dans le PropertyManager
Defeature, sous l'onglet
La suppression de fonctions est terminée, sélectionnez
Créer une nouvelle configuration afin de définir la configuration réduite (Defeature) dérivée.

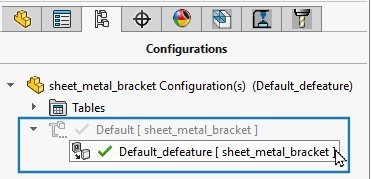

Sous l'onglet
Configuration, la version réduite de la pièce apparaît sous forme de configuration dérivée de la configuration parent.
Pour modifier la configuration réduite, cliquez dessus avec le bouton droit de la souris et sélectionnez

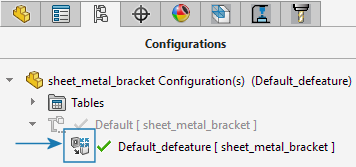

Modifier la réduction des détails. Si la pièce parent est modifiée, un symbole s'affiche sur la configuration réduite dérivée afin de vous alerter.
Pour mettre à jour la configuration réduite dans le fichier parent modifié, cliquez dessus avec le bouton droit de la souris et sélectionnez
Mettre à jour la réduction de détails.
Vous ne pouvez pas configurer une configuration réduite dérivée. Le logiciel vous en empêche dans toutes les zones où vous pouvez configurer des pièces telles que les PropertyManagers, les propriétés personnalisées, les tables de configuration, les familles de pièces, etc.

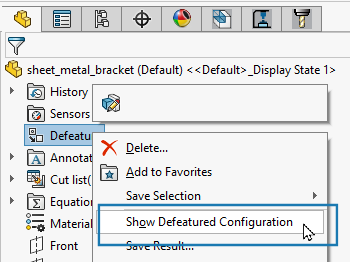

Vous pouvez basculer entre l'affichage de la configuration parent et celui de la configuration réduite dérivée. Si la configuration parent est affichée et que vous souhaitez basculer vers la configuration réduite, dans l'arbre de création FeatureManager, cliquez avec le bouton droit de la souris sur l'entité Defeature et sélectionnez
Afficher la configuration Defeatured.

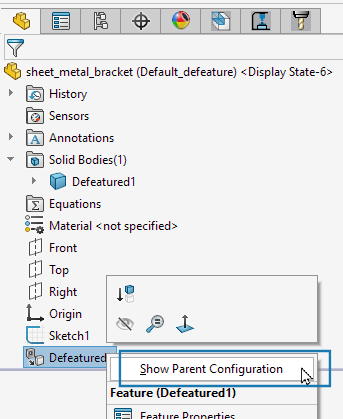

Pour revenir à la configuration parent, dans l'arbre de création FeatureManager, cliquez avec le bouton droit de la souris sur
Defeature et sélectionnez
Afficher la configuration parent.
