Créer des fonctions Déplacer la face translatée

  1. Ouvrez un modèle.
  2. Cliquez à l'aide du bouton droit de la souris sur l'onglet CommandManager et cliquez sur Onglets > Edition directe pour activer cet onglet.
  3. Effectuez l'une des opérations suivantes:
    • A l'aide du bouton droit de la souris, cliquez sur la face et sélectionnez Déplacer la face.
    • Dans l'onglet Edition directe du Gestionnaire de commandes, cliquez sur Déplacer la face et sélectionnez la face.


    Le trièdre apparaît. Une barre d'outils contextuelle graphique s'affiche pour vous aider à sélectionner les faces connectées.
  4. Dans le PropertyManager, sous Déplacer la face, sélectionnez Translater.
  5. Cliquez sur l'image de la barre d'outils contextuelle montrée pour sélectionner toutes les faces coplanaires.


    Si la barre d'outils contextuelle ne s'affiche pas, désactivez la face sélectionnée et sélectionnez-la une nouvelle fois.
  6. Spécifiez la distance :
    • Sélectionnez une Condition d'arête dans le PropertyManager puis spécifiez les paramètres.

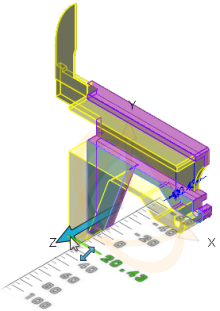

    • Faites glisser l'axe du trièdre montré en l'écartant de la face.

      Une règle apparaît pour vous aider à faire glisser d'une distance discrète. Les faces sélectionnées sont translatées de cette distance.
  7. Cliquez sur .
