Création de symboles de tolérance géométrique

Pour créer des symboles de tolérance géométrique, vous travaillez directement dans la zone graphique et l'interface vous guide pour construire des cases de contrôle d'attribut cellule par cellule.

Les menus contextuels spécifiques des cellules et les poignées sur l'écran vous permettent de construire des cases de contrôle d'attribut complexes tout en maintenant l'attention sur la case elle-même et non sur une boîte de dialogue séparée.

Cette vidéo montre comment utiliser les poignées et les cadres de contrôle de fonction pour créer un symbole de tolérance géométrique.

Pour créer des symboles de tolérance géométrique :

1. Effectuez l'une des actions suivantes :
   • Pour les pièces, cliquez sur Tolérance géométrique (barre d'outils MBD Dimension) ou sur Outils > MBD Dimension > Tolérance géométrique . Voir DimXpert pour les pièces - Vue d'ensemble.
   • Pour les mises en plan, cliquez sur Tolérance géométrique (barre d'outils Annotation) ou sur Insertion > Annotations > Tolérance géométrique.
2. Dans la zone graphique, cliquez pour placer le symbole.

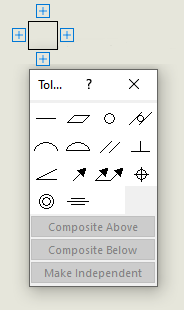

   Un cadre de contrôle des fonctions doté de poignées et la boîte de dialogue Tolérance s'affichent.


3. Définissez les options dans la boîte de dialogue Tolérance et le PropertyManager Tolérance géométrique.


4. Cliquez sur l'une des poignées qui entourent le cadre de contrôle des fonctions pour ajouter plus de contenu.


   Selon l'emplacement de la poignée, d'autres options peuvent être disponibles :

   • Référence . Ajoute des valeurs de tolérance et des symboles de condition de matériau pour les références primaire, secondaire et tertiaire.


   • Indicateur. Vous permet d'ajouter un contour, la tolérance et des références pour établir l'orientation de la ou des zones de tolérance.
   • Nouveau cadre. Crée des contours supplémentaires.


   • Au-dessous du cadre. Ajoute du texte sous le cadre.


   • Entre. Spécifie les libellés des points si la valeur de tolérance s'applique à une mesure entre deux points ou entités.


   • Tronçon. Spécifie les libellés des points si la valeur de tolérance s'applique à une mesure entre deux points ou entités.


   • Exigence distincte. Ajoute un libellé SEP REQT au symbole.


   • Zone de texte. Vous permet d'ajouter du texte au symbole.
5. Cliquez sur .
