Ajout de contraintes à partir de la barre d'outils contextuelle Contraintes rapides

Vous pouvez utiliser la barre d'outils contextuelle Contraintes rapides pour ajouter certains types de contraintes dans un assemblage sans ouvrir le PropertyManager Contrainte.

Pour activer la fonctionnalité des contraintes rapides, cliquez sur Outils > Personnaliser. Sous l'onglet Barres d'outils, sous Barre d'outils cont., sélectionnez Montrer contraintes rapides.

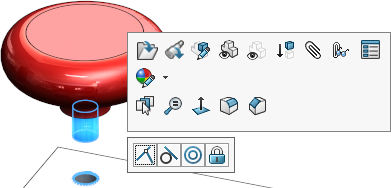

La barre d'outils contextuelle Contraintes rapides s'affiche lorsque vous appuyez sur Ctrl et que vous sélectionnez les entités de contrainte.
  • Pour la géométrie du modèle (telle que faces, arêtes et sommets), vous effectuez la sélection dans la zone de graphisme.
  • Pour la géométrie de référence (telle que plans, axes et points), vous pouvez sélectionner dans la zone de graphisme ou dans l'arbre de création FeatureManager.
Les types de contrainte pris en charge comprennent toutes les contraintes standard, ainsi que certaines contraintes avancées (Centre du profil, Symétrique, Limite et Largeur) et certaines contraintes mécaniques (Came et Rainure).

L'option Annuler n'est pas disponible dans la barre d'outils contextuelle Contraintes rapides.

Seules les contraintes appropriées pour vos sélections sont disponibles dans la barre d'outils contextuelle Contraintes rapides.

Pour utiliser la barre d'outils contextuelle Contraintes rapides pour ajouter une contrainte :

  1. Dans un assemblage, appuyez sur Ctrl et sélectionnez les entités à contraindre.
    La contrainte par défaut est mise en surbrillance dans la barre d'outils contextuelle.
  2. Sélectionnez une contrainte ou cliquez sur Entrée pour accepter la contrainte par défaut.
    Pour certaines contraintes, telles que la distance, l'angle et le centre du profil, la barre d'outils s'agrandit. Entrez la spécification de contrainte (telle que la distance) et cliquez sur .
    La contrainte est appliquée.
