Dépouille avec ligne neutre

Vous pouvez créer des dépouilles de surfaces le long d'une ligne de joint. La ligne de joint peut être non plane. Dans une dépouille utilisant une ligne de joint, vous pouvez également inclure une dépouille en escalier.

Pour dépouiller sur une ligne neutre, vous pouvez d'abord diviser les faces devant être dépouillées en insérant une ligne de séparation ou utiliser une arête de modèle existante. Ensuite, vous spécifiez la direction d'ouverture, ou le côté de la ligne de séparation d'où le matériau est enlevé.

Vous pouvez vérifier les angles de dépouille sur votre modèle en utilisant l'outil d'analyse de la dépouille. L'analyse de la dépouille crée un rendu codé couleur des faces du modèle en fonction de l'angle et de la direction d'ouverture que vous spécifiez.

Pour insérer une ligne neutre dans un angle de dépouille:

  1. Esquissez la pièce que vous souhaitez dépouiller.
  2. Insérez une ligne de séparation, si vous le souhaitez.
  3. Cliquez sur Dépouille sur la barre d'outils de Fonctions, ou sur Insertion > Fonctions > Dépouille.
  4. Sous Type de dépouille, sélectionnez Ligne neutre.
    Sous certaines conditions, cochez la case Permettre un angle réduit. Pour plus d'informations, voir Option Permettre un angle réduit ci-dessous.
  5. Sous Angle de dépouille, pour la Direction 1, spécifiez l'Angle de dépouille . Pour créer une dépouille dans une deuxième direction, pour Direction 2, spécifiez l'Angle de dépouille.
  6. Sous Direction d'ouverture, sélectionnez une arête ou une face dans la zone graphique pour indiquer la direction d'ouverture.
    Observez la direction de la flèche et cliquez Inverser la direction si cela est nécessaire.
  7. Dans la case Lignes neutres , sélectionnez les lignes neutres dans la zone graphique.
    Observez la direction de la flèche. Si vous souhaitez spécifier une direction de dépouille différente pour chaque segment de la ligne de joint, cliquez sur le nom de l'arête dans la zone Lignes de joint, puis choisissez Autre face. L'option Autre face n'est pas disponible si vous spécifiez un Angle de dépouille pour la Direction 2.

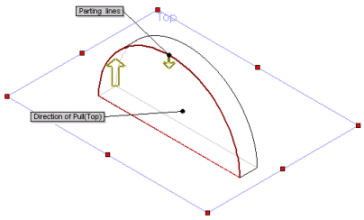

    Première direction de dépouille Autre face sélectionnée
    Dans cet exemple, toutes les lignes de joint ont été sélectionnées à l'aide de la même face.
  8. Choisissez le type de Propagation de face:
    Aucune Dépouille seulement la face sélectionnée.
    Le long de la tangente Etend la dépouille à toutes les faces qui sont tangentes à la face sélectionnée.
  9. Cliquez sur OK .
    Dépouille appliquée avec la première direction Dépouille appliquée avec l'Autre face

Option Permettre un angle réduit

La case à cocher Permettre un angle réduit est uniquement disponible avec une dépouille avec Ligne neutre.

Lorsque vous sélectionnez cette option, l'angle de dépouille sur la face dépouillée peut, à certains endroits, être plus petit que celui que vous avez spécifié.

Utilisez la case à cocher Permettre un angle réduit si la condition suivante est remplie:

  • La normale d'une ou plusieurs faces latérales adjacentes à l'arête et aux faces subissant la dépouille est presque perpendiculaire à la Direction d'ouverture. Avec ce type de modèle et de condition, sélectionnez la case à cocher Permettre un angle réduit lorsque l'angle maximum entre la direction d'ouverture et la normale de la face inclinée, plus d'angle de dépouille, est supérieur ou égal à 90°.
La flèche bleue verticale représente la Direction d'ouverture (plan du dessus). La flèche rouge représente la surface normale à l'angle maximum dans la direction d'ouverture.

Lorsque la somme de l'angle obtenue en additionnant l'angle maximum et l'Angle de dépouille est supérieure ou égale à 90°, activez la case à cocher Permettre un angle réduit pour créer la dépouille.

Dépouille appliquée (Angle de dépouille de 25°). Dans l'image ci-dessus, le même angle de dépouille (25°) est appliqué. Cependant, le résultat est amélioré en appliquant une face décalée et en affichant une courbure sur celle-ci.
Dans cet exemple, l'angle de dépouille vers les extrémités étroites de la face dépouillée est plus petit que l'angle de 25° spécifié pour créer la dépouille.
