Coins

MBD prend en charge des fonctions de coin. Un coin comporte deux plans non parallèles avec des vecteurs opposés.

Pour créer un coin :
  1. Cliquez sur Cote de mesure (barre d'outils MDB Dimension).

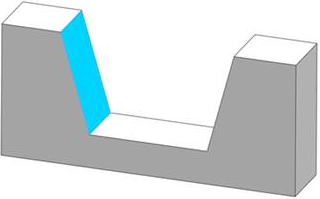

  2. Sélectionnez le premier plan.

  3. Dans le Sélecteur de fonctions, cliquez sur Créer une fonction Largeur .

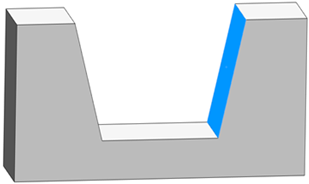

  4. Sélectionnez le deuxième plan.

  5. Dans le Sélecteur de fonctions, cliquez sur .
  6. Cliquez pour placer la cote.
