Système de coordonnées

Vous pouvez référencer des éléments de système de coordonnées à partir d'entités, de fonctions et de commandes supplémentaires, y compris la commande Sélectionner autre.

Elément	Description
Esquisses 3D	Créez des relations d'esquisse entre les entités d'esquisse 3D et les axes, les plans et l'origine du système de coordonnées.
Cotes d'esquisse 2D	Créez des cotes d'esquisse 2D qui référencent les axes, les plans et l'origine du système de coordonnées.
Symétriser les fonctions et les corps Symétriser les composants Insertion > Pièce symétrique	Sélectionnez un plan de système de coordonnées comme plan de symétrie.
Plan de référence	Sélectionnez un axe de système de coordonnées pour créer un plan perpendiculaire à cet axe. Utilisez un sommet ou un point du modèle pour positionner le plan.

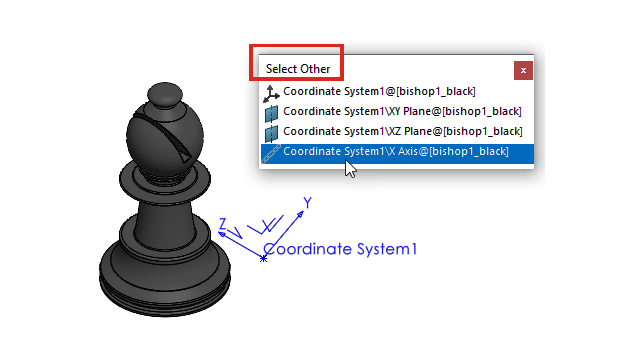

Sélectionner autre	Sélectionnez les axes, les plans et l'origine du système de coordonnées.
