Si vous utilisez des tables de gabarits pour définir l'épaisseur des pièces de tôlerie, le numéro de gabarit apparaît dans la boîte de dialogue Propriétés de la liste des pièces soudées. Dans la mise en plan associée, la valeur de jauge est disponible pour les annotations et les listes des pièces soudées.
Dans la boîte de dialogue Propriétés de la liste des pièces soudées, la Valeur évaluée pour le Gabarit de tôlerie est
Numéro de gabarit GA. Par exemple, si vous utilisez un gabarit 3 dans une pièce de tôlerie, la Valeur évaluée est 3 GA.
Dans les mises en plan, vous pouvez lier une annotation à la propriété Gabarit de tôlerie et inclure la propriété dans une liste des pièces soudées.
Pour lier des annotations à des valeurs de gabarit :
- Dans une mise en plan d'une pièce de tôlerie, cliquez sur une annotation, telle que Note
.
- Dans le PropertyManager, cliquez sur Lier à la propriété
.
- Dans la boîte de dialogue Lier à la propriété, sous Nom de la propriété, sélectionnez Gabarit de tôlerie.

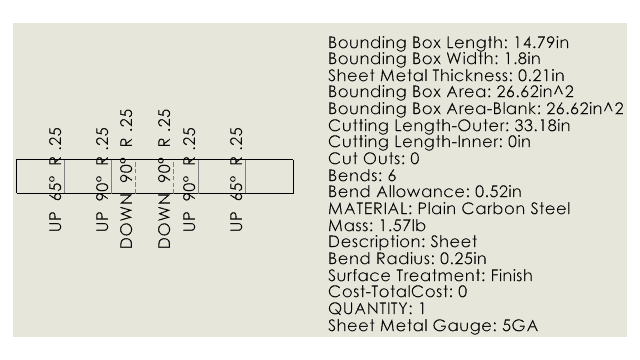

Pour inclure les propriétés de valeur de gabarit dans les listes de pièces soudées :
- Cliquez avec le bouton droit de la souris sur une vue à l'état déplié et sélectionnez .
- Cliquez dans la feuille pour placer les propriétés de la liste des pièces soudées.
