| Position d'axe |
Définit la position de l'hélice. Spécifiez le centre de la base et le point d'arrivée de l'axe. |
| Rayon de base ou Diamètre de base |
Définit la base de l'hélice (le cercle créé par l'hélice lorsqu'elle est vue à partir du haut) en spécifiant le rayon ou le diamètre de base. |
| Rayon supérieur ou Diamètre supérieur |
Définit le cercle supérieur de l'hélice par le rayon ou le diamètre supérieur. Les rayons ou diamètres de base et supérieur doivent être non nuls. - Pour créer une hélice cylindrique, spécifiez la même valeur pour les rayons (ou diamètres) de base et supérieur.
- Pour créer une hélice conique, spécifiez des valeurs différentes pour les rayons (ou diamètres) de base et supérieur.
|
| Hauteur |
Définit la hauteur et la direction de l'hélice sur l'axe Z. - Valeur positive. Crée l'hélice (spirale) en suivant le sens positif de l'axe Z.
- 0 (zéro). Crée une spirale 2D.
- Valeur négative. Crée l'hélice (spirale) en suivant le sens négatif de l'axe Z.
|
| Révolutions |
Spécifie le nombre de révolutions de l'hélice. Après avoir spécifié la hauteur, la commande dessine le nombre de révolutions spécifiées. Celles-ci sont uniformément réparties. |
| Pas |
Spécifie la distance entre deux révolutions, mesurée suivant l'axe de l'hélice. Si vous spécifiez un pas, le nombre de révolutions est automatiquement calculé. Plus le pas est élevé, plus le nombre de révolutions diminue. |
| Direction
|

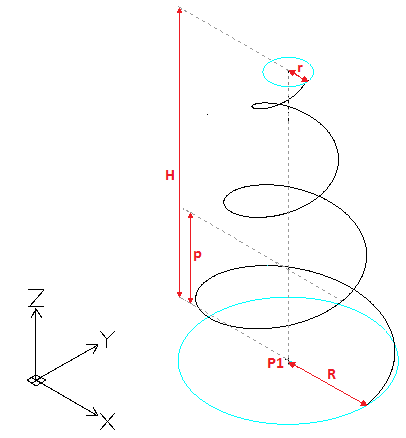

Définit la direction dans laquelle l'hélice est tordue : Dans le sens des aiguilles d'une montre Sens horaire) ou dans le sens inverse des aiguilles d'une montre (Sens antihoraire). - P1 - position de l'axe,
- R - Rayon de base
- r - Rayon supérieur
- H - Hauteur
- P - Pas
Nombre de révolutions = 3
|
