Erstellen Sie ein Excel-Arbeitsblatt mit den entsprechenden Spaltentiteln. Für Kabelbibliotheken können Sie Spaltennamen für Kabelbibliotheken und Aderbibliotheken erstellen. Befolgen Sie bei der Erstellung der Tabelle folgende Regeln: Alle Spaltentitel werden benötigt. Die Spaltentitel sind je nach Art der zu erstellenden Bibliotheksdatei unterschiedlich. Sie können verschiedene Spaltentitel für die Felder in der Excel-Datei verwenden und die Namen auf Bibliothekskopfzeilenfelder abbilden, wenn Sie die Excel-Datei importieren.
Für eine Kabelbibliothek sind eine Zeile zur Definition des Kabels sowie eine Zeile zur Definition aller Adern erforderlich. Für Rohr- & Schlauchsystem-Abdeckungenbibliotheken können Sie Spaltennamen für Abdeckungenbibliotheken und Materialbibliotheken erstellen. Für andere Bibliotheken ist nur eine Zeile erforderlich.
In den folgenden Tabellen werden die Spaltenüberschriften für jeden Dateityp aufgelistet.
| Spaltentitel für Kabelbibliothek |
|
Spaltentitel für Aderbibliothek |
| Kabelname |
Außendurchmesser |
|
Kabelname |
Farbe |
| Benennung |
Anzahl der Adern |
|
Drahtname |
Anzeigefarbe |
| Beschreibung |
Mindestbiegeradius |
|
Größe |
Mindestbiegeradius |
| Masse pro Einheitenlänge |
|
|
Außendurchmesser |
Dichtung |
| |
|
|
Masse pro Einheitenlänge |
|
Sie können die Maßeinheit für den Mindestbiegeradius und den Außendurchmesser im Kabel/Drahtbibliotheks-Assistenten
anzeigen.
Wenn Sie die XML-Datei mit dem Routing Library Manager speichern, verwenden die XML-Datei und der Routing Library Manager dieselbe Maßeinheit.
| Spaltentitel für Drahtbibliothek |
| Drahtname |
Anzeigefarbe |
| Benennung |
Mindestbiegeradius |
| Beschreibung |
Größe |
| Außendurchmesser |
Dichtung |
| Farbe |
|
| Spaltentitel für Komponentenbibliothek |
| Benennung |
Stiftliste |
| Bibliotheksname |
Klemmen |
| Konfigurationsname |
Außendurchmesser der Komponente |
| Beschreibung |
Eichmaß |
| Spaltentitel für Flachbandkabelbibliothek |
| Kabelname |
Farbe |
| Benennung |
Anzeigefarbe |
| Beschreibung |
Anzahl der Leiter |
| Dicke |
Mindestbiegeradius |
| Breite |
|
| Spaltentitel für Rohr- & Schlauchsystem-Abdeckungenbibliotheken |
|
Spaltentitel für Rohr- & Schlauchsystem-Materialbibliotheken |
| Abdeckungs-Kennung |
Ausführung |
|
Abdeckungs-Kennung |
Schmelzpunkt |
| Abdeckungsname |
Benennung |
|
SOLIDWORKS Materialbibliothek |
Verstärkungseinlage |
| Abdeckungstyp |
Anwendung |
|
SOLIDWORKS Material |
Einfügen |
| Breite |
Spannungsausfall |
|
SOLIDWORKS Materialkennung |
Zusammensetzung |
| Dicke |
Shape |
|
Material |
Glühverlust |
| |
|
|
Farbe |
Verlängerung |
| |
|
|
Konstruktion |
Schälhaftung |
| |
|
|
Betriebstemperatur |
|
| Spaltenüberschrift für Bibliothek mit Elektrikabdeckungen |
| Abdeckungs-Kennung |
Außendurchmesser |
| Abdeckungsname |
Farbe |
| Anwendung |
Benennung |
| Kosten |
Beschreibung |
| Dichte |
|
Die Kabel-/Drahtbibliothek und die Abdeckungsbibliothek definieren die Masseneigenschaften eines elektrischen Verlegungswegs, der Kabel, Adern, Drähte und Abdeckungen umfasst. Die Software berechnet und wendet diese Eigenschaften basierend auf den in den Bibliotheken festgelegten Werten auf die Volumenkörper an. Sie können die Masse mithilfe von SOLIDWORKS Masseneigenschaften anzeigen.

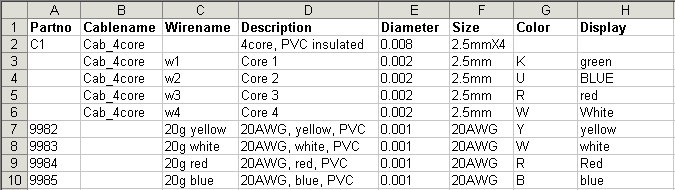

Dies ist ein Beispiel einer Excel-Datei für ein vieradriges Kabel, Benennung C1, und vier Einzeldrähte, Benennung 9982 bis 9985.
Dieses Beispiel zeigt eine Excel-Datei für sechs Komponenten.
