Defeature – Defeature abgeschlossen

So öffnen Sie die Seite Defeature abgeschlossen des PropertyManagers „Defeature“:

1. Klicken Sie auf Defeature (Extras-Symbolleiste) oder auf Werkzeuge > Defeature.
2. Wählen Sie bei Mehrkörper-Teilen und -Baugruppen im PropertyManager die Methode Geometrie vereinfachen aus.
   Bei Einzelkörperteilen wird der PropertyManager mit der Seite Zu behalten geöffnet.
3. Klicken Sie auf Weiter , bis die Seite Defeature abgeschlossen angezeigt wird.

Die im PropertyManager ausgewählten Optionen werden im Originalmodell gespeichert. Defeature wird im FeatureManager eingeblendet. Wenn Sie ausgewählt haben, das Modell in einer separaten Datei zu speichern, wird das Dialogfeld Speichern unter eingeblendet.

Ergebnisse

Wählen Sie eine der folgenden Optionen aus, um die Ergebnisse zu verwalten:

Als neues Dokument speichern	Speichert das weniger detaillierte Teil oder die Baugruppe in einer separaten Teildatei. Das Teil besitzt keine Referenzen zum Originalteil oder zur Originalbaugruppe. Für die Methode „Silhouette“ wird im FeatureManager für jede Defeature-Gruppe ein Ordner Gruppe angezeigt. Wenn Sie beim Definieren von Gruppen die Option Gruppen nach diesem Schritt zusammenführen auswählen, wird der Ordnername Zusammengeführt. Der Ordner enthält ein Feature für jeden durch die Vereinfachung generierten Körper. Für die Methode „Geometrie vereinfachen“ enthält die Teildatei Features von Defeatured1 . Wenn Sie Bewegung in einer Baugruppe zulassen, wird das Modell als Baugruppe gespeichert. Jede Gruppe, die Sie auf der Seite Bewegung definiert haben, wird als Komponente in der weniger detaillierten Baugruppe gespeichert. Sie können Link zum Original auswählen, um das Modell ohne Features mit dem Originalmodell zu verknüpfen. Sie können die externe Referenz verknüpfen, entsperren oder unterbrechen, indem Sie mit der rechten Maustaste auf das Modell klicken und Externe Referenzen auswählen. Siehe Sperren und Brechen von externen Referenzen.
Neue Konfiguration erstellen	Speichert das Defeature als Konfiguration. Wählen Sie Referenzgeometrie der obersten Ebene einschließen aus, um Referenzgeometrie hinzuzufügen (nur Baugruppen). Um freistehende Referenzen zu vermeiden, die mit einer Komponente verknüpft sind, ändern Sie die Komponente in der Defeature-Konfiguration nicht in die übergeordnete Konfiguration und ändern Sie keine Komponente von der übergeordneten Konfiguration in die Defeature-Konfiguration. Zu möglichen freistehenden Referenzen gehören angefügte Beschriftungen und Bemaßungen. Verfügbar, wenn Sie die Methode Silhouette auswählen.
In 3D ContentCentral veröffentlichen	Veröffentlicht das voll detaillierte Modell mit den Defeature-Optionen auf Ihrem Anbieterserviceskonto auf 3D ContentCentral. Legen Sie im Content Manager der Anbieterservices unter Features die Option ausgeschlossen fest, um Details gemäß den Defeature-Optionen zu entfernen, wenn Kunden das Modell konfigurieren und herunterladen.

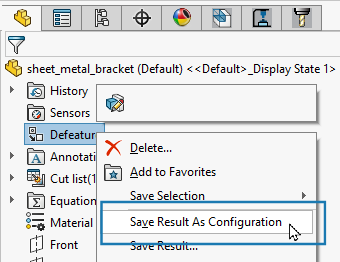

Einstellungen zur späteren Verwendung speichern	Speichert die Defeature-Optionen im voll detaillierten Originalmodell. Für Teile: Wenn Sie diese Option auswählen, nachdem Sie ein Defeature-Element erstellt haben, können Sie das abgeleitete Defeature immer noch als Konfiguration speichern. Klicken Sie im FeatureManager mit der rechten Maustaste auf Element Defeature und klicken Sie dann auf Ergebnis als Konfiguration speichern, um das abgeleitete Defeature als Konfiguration zu speichern.

Im FeatureManager können Sie mit der rechten Maustaste auf Defeature und dann auf Feature bearbeiten , Ergebnisse speichern, Ergebnis mit Link speichern, Auf 3DCC laden oder auf Löschen klicken.
