Dokumenteigenschaften - Radiusbemaßungen

Sie können Zeichnungseinstellungen für Radiusbemaßungen auf Dokumentebene festlegen. Für alle Dokumenttypen verfügbar.

So öffnen Sie diese Seite:

Klicken Sie in einer geöffneten Zeichnung auf Optionen (Standardsymbolleiste), wählen Sie Dokumenteigenschaften aus, und wählen Sie anschließend Bemaßungen > Radius aus.

Globale Zeichnungsnorm

Globale Zeichnungsnorm Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Radialer Basis-Bemaßungsstandard

Radialer Basis-Bemaßungsstandard
Wählen Sie eine der folgenden Normen aus:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stil der Hinweis-/Bemaßungslinie

Art der Hinweislinie Wählen Sie: einen Stil.
Dicke der Hinweislinie Wählen Sie: eine Dicke, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein.

Text

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.
Textausrichtung Horizontal Links
Mitte
Rechts
VertikalVertikal Oben
Mitte
Unten

Doppelbemaßungen

Anzeige als Doppelbemaßung Wählen Sie diese Option aus, um Bemaßungen in doppelten Einheiten anzuzeigen.
Einheiten für Doppelanzeige Aktivieren Sie diese Option, um Einheiten für den zweiten Satz von Bemaßungen anzuzeigen.
Teilen, wenn Textposition "Durchgehende Maßlinie, ausgerichteter Text" ist Wählen Sie diese Option aus, um neue lineare Bemaßungen mit Doppelbemaßungen festzulegen und die Anzeige in einen Bereich oberhalb und unterhalb der ununterbrochenen Bemaßungslinie zu teilen.
Position des Bemaßungswerts Oben
Unten
Rechts
Links

Primäre Genauigkeit

Einheitsgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für den Wert aus.
PM_Tol_Precision_DualDim.gif Toleranzgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für die Toleranz aus.

Doppelgenauigkeit

Einheitsgenauigkeit Wählen Sie die Anzahl der Dezimalstellen aus der Liste für den Wert in den sekundären Einheiten aus.
PM_Tol_Precision_DualDim.gif Toleranzgenauigkeit Wählen Sie die Anzahl der Dezimalstellen aus der Liste für die Toleranzwerte in den sekundären Einheiten aus.

Layer

Layer
Wählen Sie einen Layer aus.
Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Damit diese Layer-Einstellungen angewendet werden, müssen Sie im Zeichenansichtendokument Per Norm für Layer (Layer-Symbolleiste) auswählen.

Textposition

Durchgehende Maßlinie, ausgerichteter Text
Unterbrochene Maßlinie, horizontaler Text
Unterbrochene Maßlinie, ausgerichteter Text

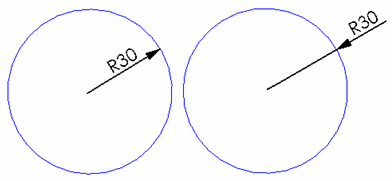

Pfeilplatzierung

Übertragung arrows_follow_position_cleared.gif
Intelligente Pfeile folgen Textposition arrows_follow_position_selected.gif
Intelligente Pfeile fügen sich an Kreisbogen an und zeigen von der Bemaßung weg arrows-attach-point-away.gif

Optionen

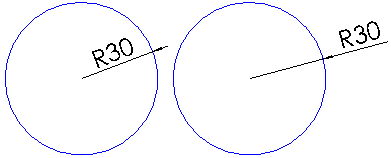

Anzeige mit durchgehender Maßlinie

Zeigt für alle Normen außer ANSI eine Hinweiselinie durch die Mitte und nicht zum Umfang an.

 Wenn aktiviert, enthält die Maßhilfslinie die Mitte.

Wenn deaktiviert, stoppt der Pfeil der Hinweislinie am Umfang.
Toleranz

Klicken Sie auf diese Schaltfläche, um die Toleranz festzulegen.
