Erstellen von Symbolen für Form- und Lagetoleranzen

Wenn Sie Symbole für Form- und Lagetoleranzen erstellen, arbeiten Sie direkt im Grafikbereich und die Benutzeroberfläche führt Sie beim Erstellen von Feature-Steuerrahmen Zelle für Zelle.

Mit zellenspezifischen Kontextmenüs und Ziehpunkten auf dem Bildschirm können Sie komplexe Steuerrahmen für Features erstellen, sodass Sie sich auf den Rahmen selbst konzentrieren, ohne ein separates Dialogfeld zu benötigen.

In diesem Video wird gezeigt, wie Sie Ziehpunkte und Feature-Steuerrahmen verwenden, um ein Symbol für Form- und Lagetoleranzen zu erstellen.

So erstellen Sie Symbole für Form- und Lagetoleranzen:

1. Führen Sie einen der folgenden Schritte aus:
   • Klicken Sie für Teile auf Form- und Lagetoleranz (MBD Dimension Symbolleiste) oder auf Extras > DimXpert > Form- und Lagetoleranz . Siehe DimXpert für Teile – Übersicht.
   • Klicken Sie für Zeichnungen auf Form- und Lagetoleranz (Beschriftungs-Symbolleiste) oder auf Einfügen > Beschriftungen > Form- und Lagetoleranz.
2. Klicken Sie in den Grafikbereich, um das Symbol zu positionieren.

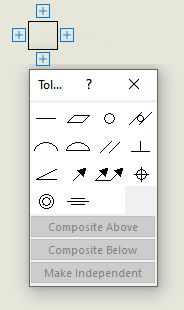

   Daraufhin wird ein Feature-Kontrollrahmen angezeigt, der von Ziehpunkten und dem Dialogfeld Toleranz umgeben ist.


3. Legen Sie die Optionen im Dialogfeld Toleranz und im PropertyManager Form- und Lagetoleranzen fest.


4. Klicken Sie auf einen beliebigen Ziehpunkt , der den Feature-Kontrollrahmen umgibt, um weitere Inhalte hinzuzufügen.


   Je nach Position des Ziehpunkts stehen weitere Optionen zur Verfügung, z. B.:

   • Bezug . Fügen Sie Bezugsnamen und Materialbedingungssymbole für die Bezüge Primär, Sekundär und Tertiär hinzu.


   • Indikator. Ermöglicht das Hinzufügen eines Rahmens, einer Toleranz und einer Bezugsreferenz, um die Ausrichtung des Toleranzbereichs oder der Toleranzbereiche festzulegen.
   • Neuer Rahmen. Erstellen Sie weitere Rahmen.


   • Unter dem Rahmen. Fügt Text unter dem Rahmen hinzu.


   • Zwischen. Legt die Etiketten der Punkte fest, wenn der Toleranzwert zwischen zwei Punkten oder Elementen Gültigkeit hat.


   • Von-bis. Legt die Etiketten der Punkte fest, wenn der Toleranzwert von einem Punkt oder Element bis zu einem anderen Gültigkeit hat.


   • Separate Anforderung. Fügt ein SEP REQT Etikett oder Symbol hinzu.


   • Textfeld. Hiermit können Sie einem Symbol einen Text hinzufügen.
5. Klicken Sie auf .
