Erstellen von Bemaßungen zwischen zwei Bögen

So bemaßen Sie zwischen zwei Bögen:

  1. Klicken Sie auf Intelligente Bemaßung Tool_Smart_Dimensions_Relations.gif (Bemaßungen/Beziehungen-Symbolleiste) oder Extras > Bemaßungen > Intelligent.
  2. Wählen Sie eine der folgenden Optionen aus:
    • Wählen Sie die Kante des ersten Bogens und anschließend die Kante des zweiten Bogens aus.

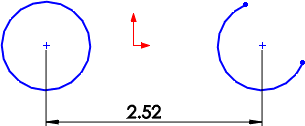

      • Wendet eine Mindestbemaßung zwischen der ersten und zweiten Bogenmittelpunkten an.
    • Drücken Sie die Umschalttaste und klicken Sie, um die Bemaßung zwischen den zwei Kanten anzuwenden.

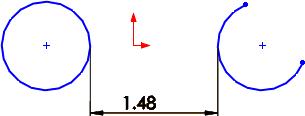

      • Wendet eine Mindestbemaßung zwischen der ersten und zweiten Bogenkante an.
    • Wählen Sie die Kante des ersten Bogens, drücken Sie die Umschalttaste und wählen Sie anschließend die Kante des zweiten Bogens aus.

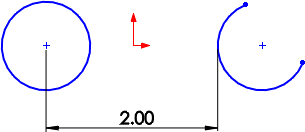

      • Wendet eine Mindestbemaßung zwischen der Mitte des ersten Bogens und der Kante des zweiten Bogens an.
    Öffnet den PropertyManager Bemaßung, wo Sie die Art und Weise der Abstandsmessung in allen drei Instanzen ändern können.
