Keile

MBD unterstützt Keilkomponenten. Ein Keil besitzt zwei nicht parallele Ebenen mit entgegengesetzten Vektoren.

So erstellen Sie einen Keil:
  1. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste).

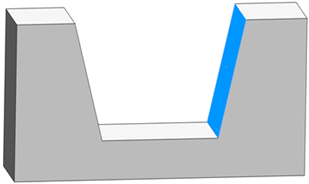

  2. Wählen Sie die erste Ebene aus.

  3. Klicken Sie in der Feature-Auswahl auf Breite-/Keil-Feature erstellen .

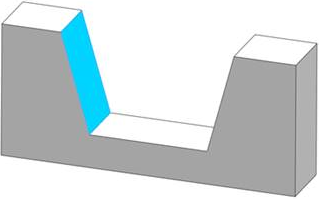

  4. Wählen Sie die zweite Ebene aus.

  5. Klicken Sie in der Feature-Auswahl auf .
  6. Klicken Sie, um die Bemaßung zu platzieren.
