Behandlung ähnlicher Ecken in Struktursystemen

Mit der Option Ähnliche Ecken gruppieren können Sie ähnliche Ecken gruppieren, eine Eckenbehandlung auf die Gruppe anwenden und die Gruppen nach Bedarf bearbeiten.

Dies ist bei großen Systemstrukturdateien mit mehreren Ecken hilfreich.
  1. Öffnen Sie die Struktursystemdatei.
  2. Klicken Sie im FeatureManager® Konstruktionsstrukturbaum mit der rechten Maustaste auf Eckenverwaltung und wählen Sie Komponente bearbeiten.
  3. Wählen Sie im PropertyManager Eckenverwaltung unter Ecken eine Ecke aus.

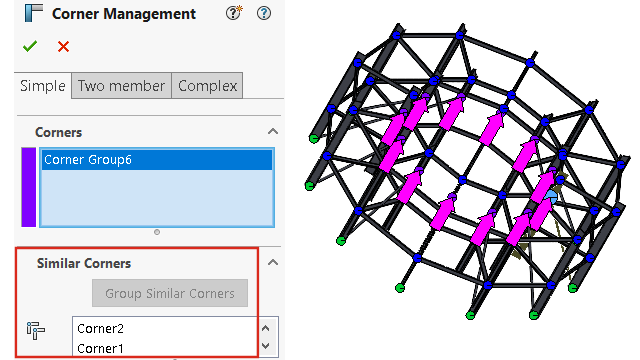

  4. Klicken Sie auf Ähnliche Ecken gruppieren.
    Die ähnlichen Ecken sind gruppiert, werden im PropertyManager unter Ecken als Eckengruppe xx angezeigt und im Grafikbereich mit Pfeilen hervorgehoben.
  5. Wenden Sie die Eckenbehandlung auf die Gruppe an.

Im FeatureManager Konstruktionsstrukturbaum werden ähnliche Ecken als EckgruppeXX gruppiert. Im PropertyManager Eckenverwaltung können Sie eine Gruppe ähnlicher Ecken bearbeiten und eine Ecke aus der Gruppe entfernen. Bei Bedarf können Sie diese Ecke der Gruppe ähnlicher Ecken wieder hinzufügen.

  • Klicken Sie mit der rechten Maustaste auf eine Ecke der Gruppe und wählen Sie eine der folgenden Optionen aus:
    Aus Eckengruppe entfernen Entfernt die ausgewählte Ecke aus der Gruppe ähnlicher Ecken
    Klicken Sie mit der rechten Maustaste auf die entfernte Ecke und wählen Sie Wieder in Eckengruppe aufnehmen aus.
    Zoomen auf Auswahl Vergrößert die ausgewählte Ecke
    Auswahl aufheben Hebt die Gruppierung der Ecken auf
    Um die Gruppierung der Ecken zu entfernen, können Sie auch mit der rechten Maustaste auf die Gruppe klicken und Eckgruppe auflösen auswählen.
    Menü anpassen Ermöglicht die Auswahl des Kontextmenüs

    Sie können eine ähnliche Eckenbehandlung für einfache und komplexe Ecken sowie für Ecken mit zwei Bauteilen verwenden.
