Explosionsansicht

Sie können Explosionsansichten in den Baugruppendokumenten Ihrer CAD-Anwendungen anzeigen, die Sie in eDrawings öffnen.

Diese Informationen sind für eines oder mehrere CAD-Systeme bestimmt. Unter eDrawings Funktionalitätsmatrix finden Sie Informationen zur Verfügbarkeit.

Wenn Sie eDrawings Baugruppendateien (.easm) von SOLIDWORKS Baugruppen mit Explosionsdaten veröffentlichen, werden diese Informationen automatisch mit der eDrawings Datei gespeichert. Wenn Sie mehrere Konfigurationen mit Explosionsansichten speichern, werden die Explosionsansichten für jede Konfiguration ebenfalls gespeichert. Sie können auch mehrere Explosionsansichten pro Konfiguration haben.

Sie können Rotationsexplosionsstufen anzeigen, die in mit SOLIDWORKS 2014 oder einer höheren Version erstellten Baugruppendateien gespeichert sind. Sie können auch Explosionsstufen anzeigen, die eine Komponente mit oder ohne linearer Translation in der eDrawings Software drehen.

Sie können mit dem Fensterbereich Explosionsansichten zwischen der Explosionsansicht und der normalen Ansicht wechseln. Wenn sich ein Modell in der Explosionsansicht befindet, können Sie alle eDrawings Professional Werkzeuge, wie z. B. Verschieben, Messen und Abschnitt sowie die eDrawings Werkzeuge Bewegungssimulation, Zoomen, Drehen und Verschieben verwenden.

In eDrawings können Sie keine Explosionsansicht erstellen bzw. keine Explosionsansichts-Definition bearbeiten.

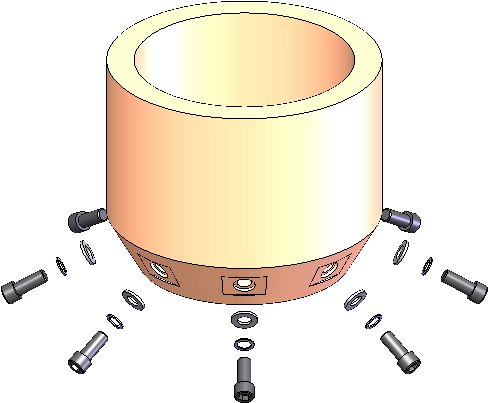

Radiale Explosionsansichten stehen nur für eDrawings Baugruppen (.easm) zur Verfügung.

So zeigen Sie Explosionsansichten an:

  1. Klicken Sie auf Explosionsansicht .
  2. Im Fensterbereich Explosionsansichten wählen Sie eine aufgelöste Ansicht und den Schieberegler, um das Ausmaß der Explosionsansicht zu regeln.
