Le funzioni possono essere generate senza aggiungere le quote agli schizzi. Tuttavia, è buona norma quotare gli schizzi.
Quotare in accordo con l'intento di design del modello; per esempio, potrebbe essere possibile quotare i fori ad una distanza precisa da un bordo o altrimenti ad una distanza l'uno dall'altro.
Per posizionare un foro ad una distanza specifica dai bordi di un blocco, quotare il diametro del cerchio e la distanza tra il centro e ogni bordo del blocco. I cerchi sono misurati dal centro per default.
Per posizionare un foro ad una distanza specifica da un altro foro, quotare la distanza tra i centri dei fori. Si può anche specificare le quote nel punto massimo o minimo sul cerchio.

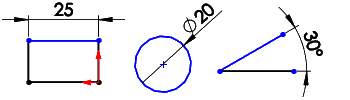

La maggior parte delle quote (lineari, circolari o angolari) vengono inserite utilizzando un singolo strumento, Quote intelligenti
nella barra degli strumenti Quote/Relazioni.
Altri strumenti di quotatura (Linea di base, Ordinata, Smusso) sono disponibili nella barra degli strumenti Quote/Relazioni.
Tutte le entità possono essere quotate in uno schizzo in una sola operazione con Definizione totale dello schizzo.
Per cambiare le quote, fare doppio clic sulla quota e modificare il valore nella finestra di dialogo Modifica o trascinare un'entità di schizzo.
