PropertyManager Tacca di centratura

È possibile impostare delle proprietà quando si inseriscono le tacche di centratura nei disegni. Le proprietà disponibili variano a seconda del tipo di tacca di centratura selezionata.

Per visualizzare il PropertyManager di Tacca di centratura:

In un disegno, fare clic su Tacca di centratura Tool_Annotate_Center_Mark.gif (barra degli strumenti Annotazioni) o su Inserisci > Annotazioni > Tacca di centratura.

Stile

Definisce lo stile della tacca di centratura. Per i dettagli, vedere Stile.

Inserimento automatico

For all holes

Opzioni

For all fillets

Opzioni

For all slots

Opzioni

Tacche di centratura cava

PM_Center_Mark_Slot_Center.gif Slot Centers
Per inserire le tacche di centratura al centro delle asole in asole lineari
PM_Center_Mark_Slot_Ends.gif Slot Ends
Per inserire le tacche di centratura alle estremità delle asole in asole lineari
PM_Center_Mark_Arc_Slot_Center.gif Arc Slot Centers
Per inserire le tacche di centratura al centro delle asole in asole ad arco
PM_Center_Mark_Arc_Slot_Ends.gif Arc Slot Ends
Per inserire le tacche di centratura alle estremità delle asole in asole ad arco

Opzioni

Linee di connessione

Connette i simboli della tacca di centratura.

Linee circolari

Crea la grande linea di mezzeria circolare attraverso i fori nella ripetizione.

Linee radiali

Crea linee dal centro della ripetizione fino ai fori nella ripetizione.

Tacca di centratura base

Aggiunge una tacca di centratura al centro della ripetizione.

Opzioni per l'inserimento manuale

PM_Center_Mark_Single.gif Tacca di centratura singola


PM_Center_Mark_Linear.gif Tacca di centratura lineare

Inserire le tacche di centratura in una ripetizione lineare di cerchi o archi. Quando viene riconosciuta una ripetizione lineare, fare clic su Propaga Propagate.gif per creare le tacche di centratura in tutte le istanze della ripetizione.

Linee di connessione. Connette i simboli della tacca di centratura.

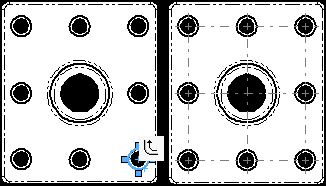

Tacche di centratura propagate su una ripetizione lineare
Tacche di centratura lineari con linee di connessione
PM_Center_Mark_Circular.gif Tacca di centratura circolare
Inserire le tacche di centratura in una ripetizione circolare di circonferenze o archi.

Opzioni



Tacca di centratura con asola

PM_Center_Mark_Slot_Center.gif Slot Centers
Per inserire le tacche di centratura al centro delle asole in asole lineari
PM_Center_Mark_Slot_Ends.gif Slot Ends
Per inserire le tacche di centratura alle estremità delle asole in asole lineari
PM_Center_Mark_Arc_Slot_Center.gif Arc Slot Centers
Per inserire le tacche di centratura al centro delle asole in asole ad arco
PM_Center_Mark_Arc_Slot_Ends.gif Arc Slot Ends
Per inserire le tacche di centratura alle estremità delle asole in asole ad arco
  Linee di connessione Aggiunge automaticamente le linee di connessione per le nuove tacche di centratura, quando possibile.

Mostra attributi

Deselezionare Usa i default del documento per cambiare i seguenti attributi impostati da Proprietà del documento - Linee di mezzeria/Tacche di centratura.

Dimensione della tacca

La tacca di centratura è la lunghezza dal punto centrale a una sua estremità.

Linee estese

I punti centrali sono tacche di centratura con Linee estese disattivate. È anche possibile trascinare le linee estese per ridimensionarle.

centermarks_extended_lines.gif centermarks_no_extended_lines.gif
Opzione selezionata Opzione deselezionata

Gioco

Gioco è la distanza tra la tacca di centratura e la linea di estensione. È possibile modificare il gioco quando è deselezionata l'opzione Scala in base alla scala della vista in Proprietà del documento - Linee di mezzeria/Tacche di centratura.

selezionata deselezionata

Carattere linea di mezzeria

centerline_font_selected.gif centerline_font_cleared.gif
Opzione selezionata Opzione deselezionata

Angolo

PM_angle.gif Angolo Se la tacca di centratura viene ruotata perché ruota la vista, l'angolo di rotazione verrà visualizzato qui. Un angolo positivo ruota la tacca di centratura in senso antiorario.

Livello

layer.png Livello Nei disegni con livelli con nome, selezionare un livello.
