Si possono allineare quote e note in diversi modi usando le linee di interferenza, griglie e strumenti di allineamento.
Linee di deduzione
Le quote e le note possono essere allineate usando le linee di interferenza che appaiono durante il trascinamento.
Trascinare le quote o note dal testo nelle nuove ubicazioni. Usare le linee di interferenza per allineare e posizionarle.
|

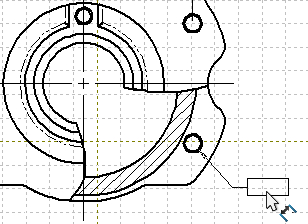

| Trascinare una quota e farla «scattare» sul testo di un'altra quota così come indicato dalla linea di interferenza a punti. |
|
| Trascinare una nota e farla «scattare» per quotare il testo così come indicato dalla linea di interferenza a punti. |
Per disattivare provvisoriamente lo scatto, tenere premuto il tasto Alt.
Griglie
Le quote (non le note) possono essere trascinate e bloccate sulla griglia.
La griglia può essere attivata e si può impostare la spaziatura in .
Strumenti di allineamento
Solo gli strumenti di quotatura di allineamento (Allinea quote parallele/concentriche e Allinea quote complanari/radiali) creano un allineamento permanente. Il trascinamento delle linee di interferenza o lo scatto su una griglia non sono permanenti.
