座標系の指定(Specifying Coordinates)

すべての図面は3つの直交する軸X、Y、Zを使った直交座標系に基づいています。すべての軸は座標系の原点を通ります。X軸とY軸により水平平面が定義されます。X軸とZ軸、およびY軸とZ軸は垂直平面を定義します。

直交座標フォーマットでは、点はXY、XZ、YZ平面への距離で定義されます。これらの距離は点のXYZ座標と呼ばれます。2Dで作図する際には、XY平面上のみで点を指定します。Z座標は省略されています。CADでは、固定された直交座標系をワールド座標系（WCS）と呼びます。新しい図面はWCSに基づいて作成されます。

座点は絶対値または相対値として入力できます。点の座標を前の点との関係により指定する（相対座標入力）には、座標値の前に "@" を入力します。

絶対座標系

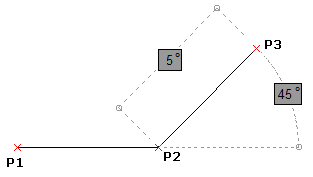

相対座標

絶対直交座標を指定するには：

1. Line等、座標を指定するコマンドを入力します。
2. X、Y、Z座標をカンマで区切って 0,0,0 のように入力します。
3. コマンドを完成するのに必要な次の座標を入力します。例： 3.5,8.2,6.7
4. 点を XY平面 （Z座標は0）を入力するには、Z座標を省略します。例えば、3.5,8.2 のように指定します。

相対直交座標を指定するには：

1. 座標の必要なコマンドを入力します。
2. 最初の点、たとえば 0,0,0 を入力します。
3. 2番目の点の座標を最初の点との関係により指定するには、座標値の前に "@" を入力します： @3.5,8.2,6.7.

絶対円形状座標を指定するには：

1. 座標の必要なコマンドを入力します。
2. 最初の点、たとえば 0,0 を入力します。
3. 2番目の点を2Dフォーマット、 "距離<アルファ角度" で指定します。たとえば、7.5<45 のように指定します。
4. 距離：原点からの距離を指定します
5. アルファ角度：XY平面での角度を指定します（正の角度は反時計回りに測定されます）

相対円形状座標を指定するには：

1. 座標の必要なコマンドを入力します。
2. 最初の点、たとえば 0,0 を入力します。
3. 2番目の点を最初の点と相対で、2Dフォーマット "@距離<アルファ角度" を使って指定します。たとえば、@7.5<45 のように指定します。

絶対円筒座標を指定するには：

1. 座標の必要なコマンドを入力します。
2. 最初の点、たとえば 0,0,0 を入力します。
3. 2番目の点を3Dフォーマット、 "距離<アルファ角度,z座標" で指定します。たとえば、7.5<45,12.2 のように指定します。
4. 距離：原点からの距離を指定します
5. アルファ角度：XY平面での角度を指定します（正の角度は反時計回りに測定されます）
6. z_座標：XY平面からの高さを指定します。

相対円筒座標を指定するには：

1. 座標の必要なコマンドを入力します。
2. 最初の点、たとえば 0,0,0 を入力します。
3. 2番目の点を最初の点と相対で、3Dフォーマット "@距離<アルファ角度,z座標" を使って指定します。たとえば、@7.5<45,12.2 のように指定します。

絶対球座標を指定するには：

1. 座標の必要なコマンドを入力します。
2. 最初の点、たとえば 0,0,0 を入力します。
3. 2番目の点を3Dフォーマット、 "距離<アルファ角度<ベータ角度"で指定します。たとえば、7.5<45<33 のように指定します。
4. 距離：原点からの距離を指定します
5. アルファ角度：XY平面での角度を指定します（正の角度は反時計回りに測定されます）
6. ベータ角度：XY平面から測定された角度を指定します（正の角度はXY平面から上に向かって測定されます）

相対球座標を指定するには：

1. 座標の必要なコマンドを入力します。
2. 最初の点、たとえば 0,0,0 を入力します。
3. 2番目の点を最初の点と相対で、3Dフォーマット "@距離<アルファ角度<ベータ角度" を使って指定します。たとえば、@7.5<45<33 のように指定します。

コマンドシーケンス

絶対直交座標を指定するには：

: Line
始点を指定» 0,0,0
次の点を指定» 3.5,8.2,6.7
...

相対直交座標を指定するには：

: Line
始点を指定» 0,0,0
次の点を指定» @3.5,8.2,6.7
...
