SLDXML データ交換

SOLIDWORKS 3DEXPERIENCE アプリケーションでは、ユーザーはそれぞれの設計を .SLDXML ファイル フォーマットで保存できます。これらの .SLDXML ファイルのデータを使用して、SOLIDWORKS 部品およびアセンブリを作成できます。

.SLDXML ファイルから SOLIDWORKS ファイルに情報を読み込むには、次のようにします。

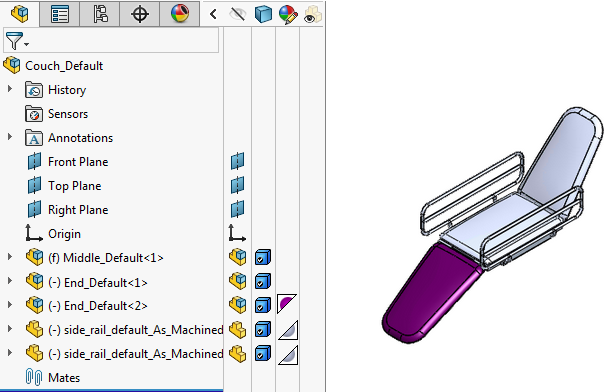

アセンブリ構造は、SOLIDWORKS FeatureManager デザイン ツリーにモデルの表示状態を示す色とともに表示されます。

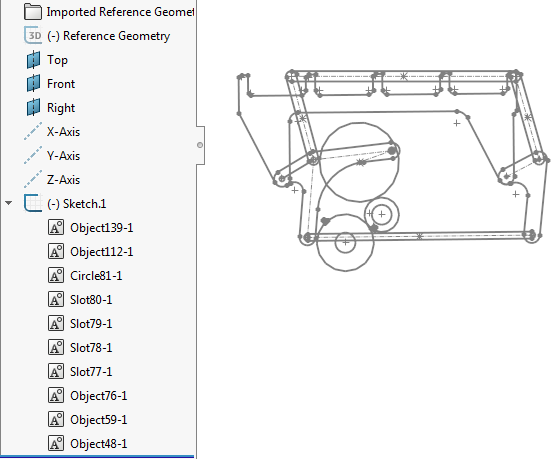

FeatureManager デザイン ツリーでは、スケッチが正しい階層で表示されます。.SLDXML ファイルにフレキシブルまたはリジッドなスケッチ グループが含まれている場合、スケッチ オブジェクトをブロックとして読み込むよう選択できます。SOLIDWORKS 3DEXPERIENCE アプリケーションで作成されたスケッチ拘束は、SOLIDWORKS スケッチで相当するスケッチ拘束にマッピングされます。同様に、すべてのスケッチ エンティティも、相当する SOLIDWORKS スケッチ エンティティにマッピングされます。
