Można sterować definicją kąta warstwy w różnych skorupach i ścianach przy użyciu opcji Orientacja kompozytu.
Ukazano dwa modele, w których użyto opcji orientacji do zmiany definicji kąta warstwy.
Nie zaleca się zmieniania domyślnych ustawień Orientacji lustra, za wyjątkiem przypadków występowania niespójności w definicjach kąta warstwy. Aby spójnie zdefiniować kąty warstw, wybrać kąt warstwy różny od zera i dziewięćdziesięciu stopni, na przykład 60 stopni.

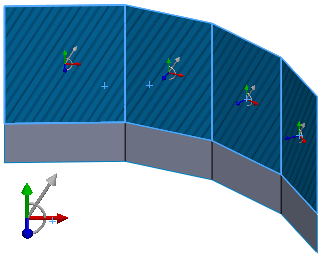

Model składa się z dwóch skorup, z których każda posiada cztery ściany. Aby spójnie wyrównać orientacje materiału na wszystkich ścianach i skorupach, wybrano kąt warstwy 60 stopni w tabeli Warstwy skorupy kompozytowej .
Poniżej ukazano żądaną orientację kąta warstwy w skorupach i ścianach.
W tym modelu orientacja materiału jest spójna z żądaną orientacją (biała strzałka) dla skorupy 2 na każdej ścianie.
Dla skorupy 1 orientacja materiału (biała strzałka) nie jest spójna dla każdej ściany (wszystkie niebieskie strzałki skierowane są w stronę płaszczyzny).
Opcja Orientacja lustra jest przełączana (nie wybrana) dla każdej ściany, aby uzyskać żądaną orientację.
Niebieskie strzałki wskazują w spójnym kierunku dla wszystkich ośmiu ścian.
Przed uruchomieniem analizy sprawdzić spójność siatki w kierunku nakładania dla każdej ściany.
W tym przykładzie wymagana jest tylko opcja orientacji obrotu.
Ukazany model stanowi pojedynczą skorupę z wieloma ścianami. Niebieskie strzałki są skierowane na zewnątrz dla wszystkich ścian, co oznacza, że nie ma potrzeby zmieniania opcji Orientacja lustra dla żadnej ze ścian.
W tym przypadku istnieje niespójność w odniesieniu 0 stopni kąta warstwy dla dolnej ściany. Aby zlikwidować niespójność, wybrano dolną ścianę i wybrano opcję Orientacja obrotu.
|
|
| Opcja obrotu niezaznaczona dla ściany dolnej
|
Opcja obrotu zaznaczona dla ściany dolnej |
