Menedżer właściwości PropertyManager Splajn

Aby otworzyć menedżera właściwości PropertyManager Splajn, należy wykonać jedną z następujących czynności:

• Utwórz nowy splajn. Po dwukrotnym kliknięciu w celu dokończenia splajnu pojawi się Menedżer właściwości PropertyManager.
• Wybierz istniejący splajn.

Istniejące relacje

	Relacje	Wyświetla relacje wnioskowane automatycznie podczas szkicowania lub dodawane ręcznie przy pomocy polecenia Dodaj relacje. Gdy wybierzemy relację na liście, w obszarze graficznym podświetlone zostanie objaśnienie.
	Informacja	Wyświetla stan wybranego elementu szkicu (Całkowicie zdefiniowany, Niedodefiniowany, itd.).

Dodaj relacje

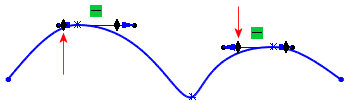

Istnieje możliwość dodawania relacji pomiędzy punktami splajnu, pomiędzy uchwytami splajnu oraz pomiędzy uchwytami splajnu a zewnętrznymi elementami szkicu. Wybory pojawiają się, kiedy w szkicu istnieje odpowiednia geometria.

Kierunek promieniowy styczności jest powiązany:

Opcje

	Konstrukcyjna	Konwertuje element na geometrię konstrukcyjną.
	Pokaż krzywiznę	Wyświetla menedżera właściwości PropertyManager Skala krzywizny i dodaje grzebienie krzywizny do splajnu.
	Zachowaj ciągłość wewnętrzną	Zachowuje wewnętrzną krzywiznę splajnu. Kiedy opcja Zachowaj ciągłość wewnętrzną jest wyczyszczona, krzywizna jest gwałtownie skalowana w dół. Kiedy opcja Zachowaj ciągłość wewnętrzną jest zaznaczona, krzywizna jest stopniowo skalowana w dół.
Następujące opcje są dostępne tylko dla splajnów zawierających uchwyty krzywizny na obydwu końcach. Domyślnym ustawieniem jest Standard.
	Stopień podniesienia	Podnosi lub opuszcza stopień splajnu. Można również dostosować stopnie poprzez przeciąganie uchwytów.
	Standardowy	Wyświetlany przy tworzeniu splajnu lub jeśli wyczyszczono Stopień podniesienia. Standardowy Stopień podniesienia

Parametry

Możemy określić odpowiednią kombinację poniższych parametrów, aby zdefiniować splajn, jeżeli splajn nie jest powiązany relacjami.

	Numer punktu w splajnie	Podświetla wybrany punkt splajnu w obszarze graficznym.
	Współrzędna X	Określa współrzędną x punktu splajnu.
	Współrzędna Y	Określa współrzędną y punktu splajnu.
	Promień krzywizny	Steruje promieniem krzywizny w dowolnym punkcie splajnu. Promień krzywizny pojawia się, kiedy wybierzemy przycisk Dodaj kontrolę krzywizny na pasku narzędzi Narzędzia Splajnu lub w menu podręcznym i dodamy do splajnu wskaźnik krzywizny.
	Krzywizna	Wyświetla stopień krzywizny w punkcie gdzie dodano kontrolę krzywizny. Krzywizna pojawi się tylko jeżeli dodamy wskaźnik krzywizny do splajnu.
	Obciążenie styczne1	Kontroluje lewy wektor styczności poprzez modyfikowanie krzywizny splajnu w punkcie splajnu.
	Obciążenie styczne 2	Kontroluje prawy wektor styczności poprzez modyfikowanie krzywizny splajnu w punkcie splajnu.
	Kierunku promieniowego styczności	Kontroluje kierunek styczności przez modyfikowanie kąta nachylenia splajnu względem osi X, Y lub Z.
	Kierunek biegunowy styczności	Kontroluje kąt wzniesienia wektora stycznego względem płaszczyzny umieszczonej w punkcie prostopadłym do punktu splajnu. Możemy również wymiarować do uchwytów splajnu.
	Sterująca styczność	Włącza kontrolę splajnu przy użyciu opcji Obciążenie styczne i Kierunek promieniowy styczności.
	Zresetuj ten uchwyt	Przywraca wybrany uchwyt splajnu do jego pierwotnego stanu.
	Zresetuj wszystkie uchwyty	Przywraca wszystkie uchwyty splajnu do ich pierwotnego stanu.
	Rozluźnij splajn	Przy pierwszym szkicowaniu splajnu i wyświetlaniu wieloboku kontroli można przeciągnąć dowolny węzeł do wieloboku kontroli, aby zmienić jego kształt. Jeżeli wynikiem przeciągania jest splajn, który nie jest gładki, można ponownie wybrać ten splajn, aby wyświetlić menedżer właściwości PropertyManager i kliknąć polecenie Rozluźnij splajn w części Parametry, aby dokonać ponownej parametryzacji (wygładzenia) kształtu. Polecenie Rozluźnij kształt staje się ponownie aktywne poprzez przeciągnięcie węzła do wieloboku kontroli.
	Proporcjonalny	Zachowuje kształt splajnu gdy przeciągamy punkt końcowy; rozmiar całego splajnu zmienia się proporcjonalnie.
