Szyki liniowe i menedżer właściwości PropertyManager Szyki liniowe

Szyki liniowe umożliwiają tworzenie wielu wystąpień jednej bądź wielu operacji, które można rozłożyć równomiernie wzdłuż jednej lub dwóch ścieżek liniowych.

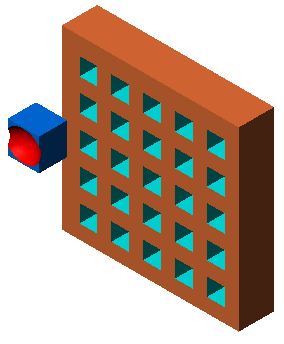

Operacja źródłowa Szyk liniowy - dwa kierunki
Szyk liniowy - jeden kierunek Szyk liniowy - dwa kierunki

Szyk operacji źródłowej tylko w Kierunku 2

Wystąpienia szyku dziedziczą kolor pierwotnej operacji, gdy wybierzemy Rozejście właściwości wizualnych w menedżerze właściwości PropertyManager.

Aby utworzyć szyk liniowy, należy:

  1. Utworzyć jedną lub więcej operacji do zreplikowania.
  2. Kliknąć przycisk Szyk liniowy (pasek narzędzi Operacje) lub Wstaw > Szyk/Lustro > Szyk liniowy.
  3. Ustawić opcje menedżera właściwości PropertyManager.
  4. Kliknąć .

Menedżer właściwości PropertyManager Szyk liniowy

Menedżer właściwości PropertyManager Szyk liniowy pojawia się kiedy tworzymy szyk jednej lub więcej operacji wzdłuż jednej lub więcej ścieżek liniowych.

Aby uzyskać dostęp do tego menedżera właściwości PropertyManager, należy:

Kliknąć Szyk liniowy (pasek narzędzi Operacje) lub Wstaw > Szyk/Lustro > Szyk liniowy.

Niektóre pola, które przyjmują numeryczne dane wejściowe, umożliwiają tworzenie równań poprzez wprowadzenie = (znaku równości) i wybranie z listy zmiennych globalnych, funkcji oraz właściwości pliku. Patrz: Bezpośrednie wprowadzenie równań w menedżerach właściwości PropertyManager.

Kierunek 1

Kierunek szyku Ustawia kierunek dla kierunku 1 szyku. Wybrać krawędź liniową, linię, oś, wymiar, planarne ściany i powierzchnie, stożkowe ściany i powierzchnie, krawędzie koliste oraz płaszczyzny odniesienia. Kliknąć Odwróć kierunek , aby zmienić kierunek szyku.
Odstępy i wystąpienia Niezależnie ustawia numer wystąpienia oraz odstępy.

Odstępy

Ustawia odstępy pomiędzy wystąpieniami szyku dla Kierunek 1.

Liczba wystąpień

Ustawia liczbę wystąpień szyku dla Kierunek 1. Liczba ta uwzględnia oryginalne operacje lub wybory.

Do odniesienia Ustawia numer wystąpienia i odstępy na podstawie wybranej geometrii odniesienia.

Geometria odniesienia

Ustawia geometrię odniesienia, która kontroluje szyk.

Odległość odsunięcia

Ustawia odległość ostatniego wystąpienia szyku od geometrii odniesienia.

Odwróć kierunek odsunięcia

Odwraca kierunek, w którym szyk jest odsunięty od geometrii odniesienia.

Centroid

Oblicza odległość odsunięcia od geometrii odniesienia do środka ciężkości operacji szyku.

Wybrane odniesienie

Oblicza odległość odsunięcia od geometrii odniesienia do wybranego odniesienia geometrii operacji źródłowej.

Odniesienie źródłowe

Ustawia, od której geometrii operacji źródłowej obliczyć odległość odsunięcia.

Kierunek 2

Tworzy szyk w drugim kierunku.

Kierunek szyku Ustawia kierunek dla szyku Kierunku 2. Wybrać krawędź liniową, linię, oś, wymiar, planarne ściany i powierzchnie, stożkowe ściany i powierzchnie, krawędzie koliste oraz płaszczyzny odniesienia.
Odstępy i wystąpienia Niezależnie ustawia numer wystąpienia oraz odstępy.

Odstępy

Ustawia odstępy pomiędzy wystąpieniami szyku dla Kierunek 1.

Liczba wystąpień

Ustawia liczbę wystąpień szyku dla Kierunek 1. Liczba ta uwzględnia oryginalne operacje lub wybory.

Odstęp od odniesienia Ustawia numer wystąpienia i odstępy na podstawie wybranej geometrii odniesienia.

Geometria odniesienia

Ustawia geometrię odniesienia, która kontroluje szyk.

Odległość odsunięcia

Ustawia odległość ostatniego wystąpienia szyku od geometrii odniesienia.

Odwróć kierunek odsunięcia

Odwraca kierunek, w którym szyk jest odsunięty od geometrii odniesienia.

Centroid

Oblicza odległość odsunięcia od geometrii odniesienia do środka ciężkości operacji szyku.

Wybrane odniesienie

Oblicza odległość odsunięcia od geometrii odniesienia do wybranej geometrii operacji źródłowej.

Odniesienie źródłowe

Ustawia, od której geometrii operacji źródłowej obliczana jest odległość odsunięcia.

Tylko element źródłowy Tworzy szyk liniowy w kierunku 2, używając tylko operacji źródłowej bez replikowania wystąpień szyku utworzonego w kierunku 1.
Wybrana opcja Tylko element źródłowy. Operacja źródłowa jest replikowana tylko w kierunku 2. Wyczyszczona opcja Tylko element źródłowy. Cały szyk liniowy jest replikowany w kierunku 2.

Operacje do powtórzenia

Operacje do powtórzenia Tworzy szyk, używając operacji wybranej jako operacja źródłowa.

Ściany do powtórzenia

Ściany do powtórzenia Tworzy szyk, używając ścian, które tworzą operację. Należy wybrać wszystkie ściany operacji w obszarze graficznym. Jest to użyteczne w przypadku modeli, które importują tylko ściany składające się na operację, a nie samą operację.
W przypadku użycia polecenia Ściany do powtórzenia szyk musi pozostawać w ramach tej samej ściany lub granicy. Nie może on przecinać granic. Na przykład wycięcie w poprzek całej ściany lub różnych poziomów (takich jak podniesiona krawędź) tworzy granicę i odrębne ściany, uniemożliwiając rozchodzenie się szyku.

Obiekty do powtórzenia

Obiekty bryłowe/powierzchniowe do powtórzenia Tworzy szyk, używając obiektów wybranych w części wieloobiektowej.
Część wieloobiektowa z Obiektem do powtórzenia Zastosowany Szyk liniowy

Wystąpienia do pominięcia

Wystąpienia do pominięcia Pomija wystąpienia szyku wybierane w obszarze graficznym przy tworzeniu szyku. Wskaźnik zmienia się na gdy mysz znajdzie się nad każdym z wystąpień szyku. Kliknąć, aby wybrać wystąpienie szyku. Pojawią się współrzędne wystąpienia szyku. Aby przywrócić wystąpienie szyku, należy ponownie kliknąć to wystąpienie.

Zakres operacji

Zastosuj operacje do co najmniej jednej części wieloobiektowej, wybierając Szyk geometrii w sekcji Opcje, a następnie używając Zakres operacji, aby wybrać obiekty docelowe dla operacji.
Przed dodaniem operacji dla części wieloobiektowych utwórz model, do którego chcesz je dodać.
  Wszystkie obiekty Stosuje operację do wszystkich obiektów za każdym razem gdy operacja jest regenerowana. Jeśli użytkownik doda do modelu obiekty, które będą przecinane przez daną operację, zostaną one przebudowane, aby uwzględnić tę operację.
Operacje wycięcia i kopuły zastosowane dla wszystkich obiektów
  Wybrane obiekty Stosuje operację do wybranych obiektów. Jeśli do modelu zostaną dodane obiekty przecinane przez daną operację, trzeba będzie użyć polecenia Edytuj operację, aby poddać edycji operację szyku, zaznaczyć te obiekty i dodać je do listy wybranych obiektów. Jeśli nie dodamy nowych obiektów do listy wybranych obiektów, pozostaną one bez zmian.
Operacje wycięcia i kopuły zastosowane dla wybranego obiektu
  Auto-wybór (dostępne po kliknięciu Wybrane obiekty) Podczas tworzenia modelu zawierającego części wieloobiektowe, operacja automatycznie przetwarza wszystkie stosowne przecinające części. Opcja Auto-wybór jest szybsza niż opcja Wszystkie obiekty gdyż przetwarza tylko obiekty z początkowej listy i nie regeneruje całego modelu. W przypadku kliknięcia opcji Wybrane obiekty i usunięcia zaznaczenia opcji Auto-wybór trzeba wybrać w obszarze graficznym obiekty do uwzględnienia.
Obiekty bryłowe do dotknięcia (dostępne po wyczyszczeniu Auto-wybór) W obszarze graficznym należy wybrać obiekty do dotknięcia.

Opcje

Zmienny szkic Pozwala na zmianę szyku.
Szyk geometrii Tworzy szyk, używając tylko geometrii (ścian i krawędzi) operacji zamiast umieszczania w szyku i rozwiązywania każdego wystąpienia operacji. Szyk geometrii przyspiesza tworzenie i przebudowę szyku. Nie można tworzyć szyków geometrii operacji, których ściany są połączone z resztą części.
Rozejście właściwości wizualnych Kopiuje kolory, tekstury i dane oznaczeń gwintów oprogramowania SOLIDWORKS na wszystkie wystąpienia szyku.

Wystąpienia do zróżnicowania

Opcja ta jest dostępna tylko po wybraniu operacji dla wystąpień szyku.

Kierunek 1 Przyrosty

Kierunek 1 Przyrosty odstępów Narastająco zwiększa odstęp pomiędzy środkami wystąpień szyku w Kierunku 1.

Na przykład jeśli odstęp pomiędzy wierszami w szyku wynosi 1,5 mm, a w pozycji Przyrostu odstępu użytkownik wprowadził wartość 0,3 mm, drugi wiersz zostaje umieszczony w odległości 1,8 mm od pierwszego, trzeci w odległości 2,1 mm od drugiego, a czwarty w odległości 2,4 mm od trzeciego.
  Wybierz wymiary operacji do zróżnicowania w Kierunku 1 Wyświetla w tabeli wymiary operacji źródłowej. W obszarze graficznym kliknąć wymiary operacji źródłowej, która ma zostać wyświetlona w tabeli. Dodać wartość w kolumnie Przyrost, aby zwiększyć lub zmniejszyć rozmiar wymiaru operacji dla Kierunku 1.
Te same pola mają zastosowanie względem Przyrostów kierunku 2.

Zmodyfikowane wystąpienia

Wyszczególnia pojedyncze wystąpienia, które są modyfikowane. Są identyfikowane według numeru kolumny i wiersza w szyku.

Aby zmodyfikować pojedyncze wystąpienie, należy w obszarze graficznym kliknąć znacznik wystąpienia, a potem kliknąć Zmodyfikuj wystąpienie. Teraz można wprowadzić wartości mające zastąpić odstępy i wymiary w objaśnieniu.

Aby usunąć zmodyfikowane wystąpienie, należy kliknąć w danym polu prawym przyciskiem myszy oraz wybrać i kliknąć Usuń. Aby usunąć wszystkie zmodyfikowane wystąpienia, należy kliknąć w danym polu prawym przyciskiem myszy i kliknąć opcję Wyczyść wszystkie.
