Manipulowanie profilami przy użyciu manipulatora graficznego

Można użyć manipulatora graficznego w celu interakcji z profilem członu konstrukcyjnego.

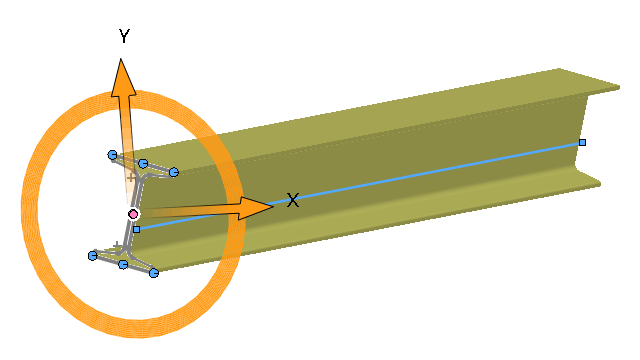

W menedżerze właściwości PropertyManager Profil wybrać kartę Profil, aby wyświetlić manipulator graficzny. Użyć manipulatora, aby przeciągnąć lub obrócić profil w celu jego wyrównania.

Aby manipulować profilami przy użyciu manipulatora graficznego, należy:

  1. Przeciągnąć uchwyt poziomy lub pionowy, aby odsunąć profil w odpowiednim kierunku.
  2. Obrócić okrągły uchwyt manipulatora graficznego, aby obrócić profil względem punktu przebicia.
  3. Opcjonalne: Kliknąć dwukrotnie uchwyt poziomy lub pionowy, aby odwrócić profil w odpowiednim kierunku.
