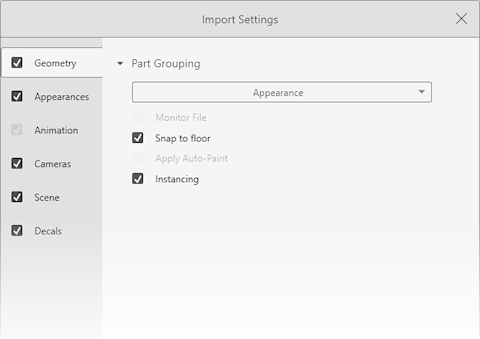

| Grupowanie części |
|
|
| |
Grupowanie części |
Grupuje geometrie w części na podstawie wybranych przez użytkownika warstw, wyglądów i podziałów w modelu źródłowym. Umożliwia importowanie plików .SLDPRT i .SLDASM programu SOLIDWORKS. Opcje to:
- Komponent/Część/Obiekt
- Tworzy zagnieżdżone grupy SOLIDWORKS Visualize dla komponentów złożeń SOLIDWORKS aż do części i obiektów SOLIDWORKS.
- Tworzy zagnieżdżone grupy komponentów złożeń podrzędnych, komponentów lustrzanych, komponentów szyku i folderów SOLIDWORKS.
- Poprawia części SOLIDWORKS Visualize na podstawie przypisań wyglądu w każdym obiekcie SOLIDWORKS.
- Importuje zapisane konfiguracje i animacje programu SOLIDWORKS oraz zapewnia obsługę funkcji Monitoruj plik.
- Wygląd
- Tworzy część SOLIDWORKS Visualize na podstawie każdego unikalnego wyglądu SOLIDWORKS.
- Łączy geometrię SOLIDWORKS o tym samym wyglądzie w jedną część SOLIDWORKS Visualize.
- Importuje zapisane konfiguracje SOLIDWORKS.
- Nie importuje zapisanych animacji programu SOLIDWORKS ani nie zapewnia obsługi funkcji Monitoruj plik.
Nazwy zaimportowanych części są oparte na ich pochodzeniu. W wersjach przed SOLIDWORKS Visualize 2023 nazwa była oparta na wyglądzie po zaimportowaniu.
|
| |
Monitoruj plik |
Automatycznie aktualizuje modele, gdy oryginalny plik zostanie zaktualizowany i zapisany w oprogramowaniu 3D. Aplikacja będzie powiadamiać, gdy modele zostaną zaktualizowane zewnętrznie. Można wówczas zaakceptować lub zignorować zmiany. |
| |
Przyciągaj do podłogi |
Automatycznie przyciąga najniższy punkt modelu do podłogi sceny Visualize. |
| |
Zastosuj automatyczne malowanie |
Stosuje automatyczne malowanie (oprogramowanie przypisuje wygląd) w oparciu o wzorzec nazw części lub modelu. |
| |
Tworzenie wystąpienia |
(Dla modeli części i złożeń SOLIDWORKS zawierających wiele kopii tego samego obiektu, takich jak zduplikowane obiekty lub komponenty). Używa jednej definicji geometrii dla wszystkich kopii (wystąpień) obiektu, a nie pełnych kopii definicji geometrii dla każdej kopii tego samego obiektu. Wystąpienia wymagają mniej pamięci GPU, poprawiają wydajność renderowania i mogą zmniejszyć rozmiar pliku. W przypadku zmodyfikowania geometrii źródłowej zmiany są automatycznie propagowane do każdego wystąpienia.
Wystąpienia korzystają z ustawień cieniowania i materiału obiektu źródłowego. Można wybrać wystąpienie, a następnie zmieniać jego pozycję, skalę i obracać je. Można przypisać wyglądy z biblioteki do określonych wystąpień.
|
| Ustawienia mozaik |
|
|
| |
Jakość |
Określa dokładność wyników przy konwertowaniu modelu na wieloboki. Im wyższa jakość, tym więcej wieloboków jest używanych do reprezentowania zakrzywionych powierzchni w modelu i tym gładsza finalna powierzchnia. Wyższa jakość mozaiki może mieć wpływ na rozmiar pliku. |
| |
Zaawansowane ustawienia |
Pozwala precyzyjnie dostroić mozaikowanie modeli (konwertowanie ich na wieloboki). Opcje to:
- Tolerancja. Określa maksymalną odległość pomiędzy krawędzią wieloboku a powierzchnią NURBS. Użyć niskiej wartości, aby utworzyć mozaiki o wysokiej jakości.
Niska wartość tolerancji generuje dużą liczbę wieloboków.
- Maksymalna długość. Definiuje maksymalną długość krawędzi wieloboku. Użyć niższej wartości, aby uzyskać gęstszą mozaikę płaskich powierzchni.
- Maksymalny kąt. Definiuje maksymalny kąt pomiędzy normalnymi przylegających wieloboków. Użyć niższej wartości, aby zapobiec znikaniu małych wypukłości.
|
| Ustawienia programu projektowego |
|
Pozwala na ustawienie wyrównania (Oś pionowa i Oś głębokość) oraz parametru Jednostki CAD w taki sposób, aby te wartości pasowały do konfiguracji modelu w oprogramowaniu źródłowym. Jednostki w programie SOLIDWORKS Visualize są podawane w metrach.
|
