Opcje systemowe importu (2023 SP2)

Opcje systemowe importu plików CAD innych producentów z połączeniami za pomocą funkcji 3D Interconnect zostały ulepszone pod kątem użyteczności.

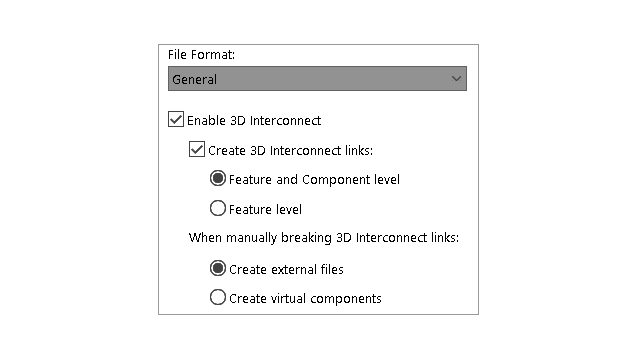

Aby uzyskać dostęp do opcji systemowych importu:

  1. Kliknąć Narzędzia > Opcje > Opcje systemu > Importuj.
  2. Zaznaczyć opcję Włącz 3D Interconnect. Po zaznaczeniu można określić dodatkowe opcje:
    • Utwórz połączenia 3D Interconnect. Importuje połączenia operacji i komponentów 3D Interconnect. (Pliki innych producentów zawierają wiele komponentów (w przypadku złożeń), a każdy komponent zawiera operacje).
    • Poziom funkcji i komponentów lub Poziom funkcji. Wyświetla połączenia komponentów i operacji z symbolem strzałki na każdym komponencie oraz operacji w drzewie operacji FeatureManager po zaimportowaniu.
    Przy zaimportowaniu połączenia komponentów i operacji mają strzałkę na każdym komponencie i operacji w drzewie operacji FeatureManager.
    Po zaimportowaniu pliku z połączeniami można ręcznie przerwać połączenia, klikając prawym przyciskiem myszy i wybierając polecenie Przerwij połączenie w drzewie operacji FeatureManager. Rezultat połączenia zależy od następujących opcji:
    • Utwórz pliki zewnętrzne. Przerywa połączenie komponentu 3D Interconnect i tworzy wynikową część lub złożenie jako plik zewnętrzny.
    • Utwórz komponenty wirtualne. Tworzy wynikową część lub złożenie jako plik wewnętrzny (komponent wirtualny).
