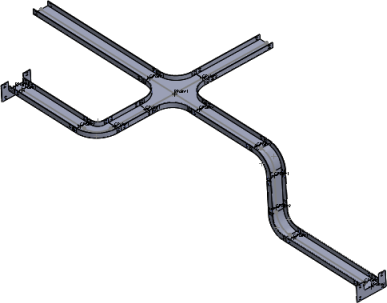

Criação de uma bandeja de cabos ou canaleta

Para criar uma bandeja de cabos ou canaleta:

  1. Siga um destes procedimentos:
    • Insira o seguinte na montagem principal ao clicar em Inserir componente (barra de ferramentas Montagem) ou ao arrastá-los da Biblioteca de projetos, do File Explorer, de uma janela com uma peça aberta, do 3DEXPERIENCE ou do Windows Explorer.
    • Inicie uma rota criando um ponto de conexão em um plano. Clique no comando Iniciar no ponto da barra de ferramentas de Rota (rotas definidas pelo usuário).
    O componente onde a rota começa permanece como parte da montagem principal e não é incluído como peça da submontagem de rota.
  2. Insira acessórios da bandeja de cabos para criar a montagem de bandeja de cabos.
  3. Defina as opções no PropertyManager de Propriedades da rota e clique em .
    A nova submontagem de rota aparece na árvore de projeto do FeatureManager como [Bandeja de cabos <n>-<assembly_name>].
    Se a ordem das etapas for invertida na etapa dois acima, o nome da nova submontagem de rota é [Chicote <n>-<assembly_name>].

    Você também pode criar canaletas elétricas usando este procedimento.
