Sistemas de coordenadas de referência

Você pode fazer referência a todas as peças dos sistemas de coordenadas, como planos, eixos e origem, em recursos subsequentes. Por exemplo, você pode esboçar no plano XY de um sistema de coordenadas ou usar o eixo Z de um sistema de coordenadas como o eixo de um recurso por revolução.

Plano Eixo Origem
Em uma peça ou montagem, clique em Inserir > Geometria de referência > Sistema de coordenadas e crie o sistema de coordenadas. Passe o mouse sobre um plano, eixo ou origem para realçar cada entidade. Essa funcionalidade é útil para ações como esboço, posicionamento e muito mais. A tabela abaixo fornece exemplos adicionais de itens que você pode usar para referenciar sistemas de coordenadas.
Item Descrição
Esboços 3D Crie relações de esboço entre entidades de esboço 3D e eixos, planos e origem do sistema de coordenadas.
Dimensões de esboço 2D Crie dimensões de esboço 2D que façam referência aos eixos, planos e origem do sistema de coordenadas.
  • Espelhar recursos e corpos
  • Espelhar componentes
  • Inserir > Espelhar peça
 Selecione um plano de sistema de coordenadas como plano de espelhamento.
Plano de referência Selecione um eixo do sistema de coordenadas para criar um novo plano perpendicular a esse eixo. Use um vértice ou ponto a partir do modelo para posicionar o plano.

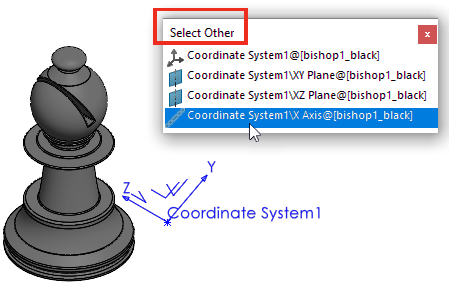

Selecionar outro Selecione eixos, planos e origem do sistema de coordenadas.

Para ver essa funcionalidade, mostre os sistemas de coordenadas. Clique em Vista > Ocultar/Mostrar > Sistema de coordenadas.
Para selecionar um sistema de coordenadas inteiro em vez da origem ou planos ou eixos individuais, na área de gráficos, pressione Alt + e selecione o sistema de coordenadas.
