PropertyManager do assistente de parafuso

O PropertyManager do Assistente de parafuso é exibido ao criar ou editar um recurso de parafuso.

Para abrir este PropertyManager:

Em uma peça, clique em Assistente de parafuso (barra de ferramentas Recursos) ou em Inserir > Recursos > Assistente de parafuso .

Tipo de parafuso

Cria pino em um corpo cilíndrico Seleciona uma aresta da face a cilíndrica para criar o parafuso.
Cria pino em uma superfície Na guia Parafuso, especifique os parâmetros do parafuso. Na guia Posição, selecione a face para posicionar o parafuso.

Abas de posição da aba parafuso

Disponível quando você clica em Cria um parafuso em uma superfície em Tipo de parafuso.
Aba Parafuso Especifica valores para o eixo e a rosca.
Guia Posição Posiciona o parafuso na face. Você pode posicionar apenas um parafuso por recurso.

Aresta

Disponível somente para Cria parafuso em um corpo cilíndrico .
Aresta Seleciona uma aresta circular externa em um corpo cilíndrico para criar o parafuso.

Detalhes do eixo

Disponível somente para Cria parafuso em uma superfície , na guia Parafuso.
Comprimento do eixo Especifica o comprimento do eixo.
Diâmetro do eixo Especifica o diâmetro do eixo.

Padrão

Especifica o padrão de dimensionamento, o tipo de rosca e o tamanho da rosca. O diâmetro principal é atualizado com base nas configurações.

  Padrão Especifica o padrão de dimensionamento, como Métrica ANSI ou ISO.
  Tipo Especifica o tipo de rosca, como roscas usinadas.
  Tamanho Especifica o tamanho da rosca.
Diâmetro maior Especifica o diâmetro maior da rosca. O Tipo e o Tamanho controlam esse valor.

Rosca

  Condição final Estende a rosca da aresta inicial até a condição final especificada.
Profundidade de rosca de tarraxa Disponível se você selecionar Cego como Condição final. Especifica o comprimento da rosca ao longo do parafuso a partir da aresta inicial.
  Classe de rosca Especifica um encaixe de classe de rosca que mede a folga ou o aperto das roscas de posicionamento externas. Você pode recuperar e usar essas informações para chamadas de furo em desenhos.

1A

Encaixe comercial solto para fácil montagem e desmontagem

2A

Encaixe médio

3A

Encaixe justo para um encaixe justo entre as peças de contato

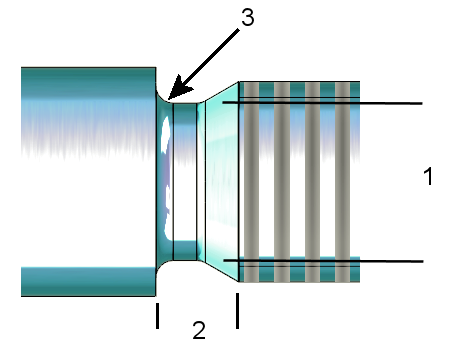

Entalhe

Cria um rebaixo na extremidade da parte rosqueada do parafuso para fornecer folga. Os valores padrão são baseados nas seleções em Padrão, mas é possível substituir e personalizar esses valores.

Diâmetro do rebaixo 1
Profundidade do rebaixo 2
Raio do rebaixo 3
Restaurar valores padrão Substitui os valores nos campos e reverte para os valores padrão. A cor de fundo dos campos é branca para o valor predeterminado e amarela para o valor de substituição.
