Duplicar corpos em peças de chapa metálica

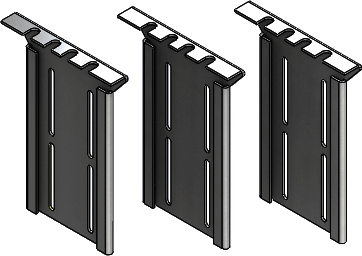

Você pode criar uma peça de chapa metálica com múltiplos corpos duplicando a peça original.

Use os seguintes comandos da barra de ferramentas Recursos para duplicar a peça:

  • Padrão linear
  • Padrão acionado por círculo
  • Espelhar
  • Mover/copiar corpos

As alterações realizadas acima do recurso de padrão na árvore de projeto do FeatureManager principal são refletidas em todos os corpos.

As alterações realizadas em corpos individuais na lista de corte são aplicadas somente a esses corpos.

Para duplicar um corpo de chapa metálica:

  1. Em uma peça de chapa metálica existente, clique em Mover/copiar corpos (barra de ferramentas Recursos) ou em Inserir > Recursos > Mover/Copiar.
  2. No PropertyManager:

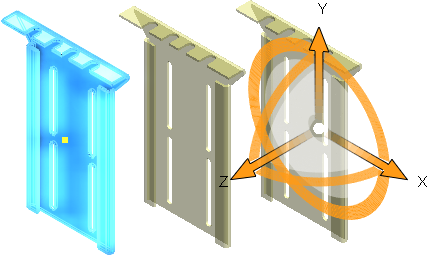

    1. Em Corpos a mover/copiar, especifique o corpo a ser movido bodies.png selecionando-o na área de gráficos ou na lista de corte no flyout Árvore de projeto do FeatureManager.
      A tríade aparece.
    2. Clique em Copiar e defina um valor para Número de cópias pattern_linear_count.png.
  3. Mova a tríade para distribuir os corpos.
  4. Clique em .
