Vistas de seção em modelos

Em uma vista de seção em um documento de peça ou de montagem, o modelo é exibido como se fosse cortado por planos e faces especificados por você para mostrar sua construção interna.

1. Em um documento de peça ou de montagem, clique em Vista de seção (barra de ferramentas Exibir) ou em Exibir > Exibição > Vista de seção.
2. No PropertyManager de Vista de seção, em Método de seção, selecione um dos seguintes:

   Opção	Descrição
   Plano	Defina uma vista de seção selecionando um, dois ou três planos ou faces planares.
   Por zonas	Definir uma vista de seção selecionando uma ou mais zonas. Zonas são definidas pela interseção do plano ou da face selecionada e a caixa delimitadora do modelo. Use Por zona para criar de vistas de seção onde várias áreas do modelo são cortadas.

3. No PropertyManager de Vista de seção, em Opção de seção, selecione como o offset da seção é calculado:
   • Plano de referência

     Os valores são calculados do plano de seção normal para o plano de seção orientado atualmente.

   • Plano selecionado

     Os valores são calculados do plane de seção normal para o plano selecionado na Seção 1.

4. Em Seção 1, proceda de uma das seguintes formas:
   • Clique em Frontal , Superior ou Direita para especificar o plano da vista de seção e, em seguida, especifique a distância de offset e a rotação.
     Se o método de seção for Por zona, não será possível inverter a direção da seção.

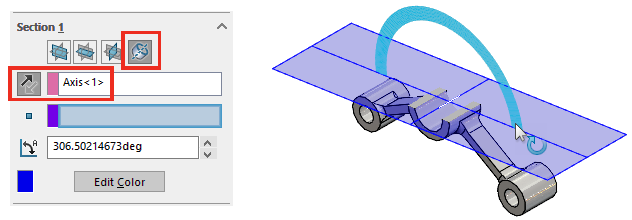

   • Clique em Plano sobre eixo para criar uma vista de seção que gira em torno de uma entidade cilíndrica.
     Plano sobre eixo está disponível somente na Seção 1.
     1. Para Selecionar aresta ou eixo , selecione um eixo, eixo temporário, furo, ou face ou aresta cilíndrica.
        Você não precisa restringir a vista de seção a um ponto secundário, como um vértice. Você pode clicar em Inverter direção da seção para inverter a vista de seção no plano criado.
     2. Opcionalmente, para Selecionar vértice ou ponto , selecione um vértice ou ponto através do qual o plano de vista de seção começa.
     3. Em Girar plano ao longo do eixo , especifique o ângulo de rotação do plano da vista de seção em relação ao eixo, começando pelo vértice ou ponto selecionado. Você também pode arrastar a alça para especificar a rotação.

5. Para seccionar o modelo com planos e faces adicionais, selecione Seção 2 e Seção 3 e defina as propriedades.
   Seção 3 fica indisponível até que Seção 2 tenha sido selecionada.
6. Clique em Corpos selecionados ou Componentes selecionados para criar uma vista de seção de uma peça ou montagem, respectivamente.
7. Em Componentes selecionados, selecione uma das seguintes opções:

   Opção	Descrição
   Excluir plano de seleção ativado selecionado	Os corpos ou componentes selecionados não são seccionados. Todos os outros corpos ou componentes são seccionados.
   Incluir selecionado	Os corpos ou componentes selecionados são seccionados. Outros corpos ou componentes não são seccionados.

8. Selecionar.
   Um plano de seleção aparece para ajudá-lo a selecionar os componentes que não estão visíveis no modelo ou na área seccionada. A tríade, no centro do plano de seleção, controla a posição e o ângulo do plano de seleção.
9. Arraste a esfera central da tríade para visualizar componentes ocultos.
10. Se você selecionou Por zonas no Método de seção, na área de gráficos, selecione uma ou mais zonas de interseção.
11. Clique em Visualização de seleção ativada para exibir a somente o gráfico de visualização da seção com base no plano de seção local e os componentes ou corpos que você selecionar.
    A Visualização oculta o plano de seção, plano de referência e contornos da face e o plano de seleção.
12. Clique em .
    Para fazer o modelo retornar à exibição integral, clique novamente em Vista de seção .
