Вид Treehouse на вкладках "Содержит" и "Где используется" (Только для SOLIDWORKS PDM Professional)

Можно использовать вид Treehouse на вкладке Содержит и Где используется для просмотра ссылок на выбранный файл. Он отображает взаимосвязи родитель-потомок в формате графического дерева.

Панель инструментов

Версия Версия файла, для которой отображаются ссылки.

По умолчанию указывается самая последняя версия.

Разверните данный элемент управления, чтобы выбрать другую версию файла.

указывает редакцию.

указывает исходную версию.
Конфигурация Конфигурация, для которой отображаются ссылки.

По умолчанию используется активная конфигурация.

Разверните данный элемент управления, чтобы выбрать конфигурацию для перечисления ссылок.

Если выбрать Не показывать конфигурации, отображаются все файлы, на которые ссылается какая-либо конфигурация.
Уровни Отображает ссылки файлов для всей иерархии файлов (Отобразить все уровни) или только верхний уровень иерархии файлов (Только верхний уровень).

Для параметра установлен самый последний использованный вариант.

Иерархию можно развернуть или свернуть с помощью элементов управления и в столбце Имя файла.
Ссылочная версия
Доступно только на вкладке Где используется
 Отображается последняя приложенная версия родительских файлов или все ссылочные версии родительских файлов.
Экспорт Перечисляет все файлы древовидной структуры в Microsoft Excel.
Если приложение Microsoft Excel не установлено, список экспортируется как файл <filepath>.csv.
Экспорт с миниатюрами Перечисляет все файлы вместе с миниатюрами в Microsoft Excel.
Печать > Печать всех Печатает всю древовидную структуру.
Печать > Печать отображения для печати определенной части области. Печатается отображаемая часть областей. Использовать масштаб по области
Печать > Предварительный просмотр печати Отображает предварительный вид печатаемого фрагмента. При предварительном просмотре учитываются формат бумаги, масштаб и ориентация.
Просмотр таблицы Отображает файлы со ссылками в табличном формате.
Вид Treehouse Печатает часть файлов extentsDisplays со ссылками в иерархическом формате дерева.

Инструменты Treehouse

Увеличить элемент вида Увеличивает выбранную область.
Изменить в размер экрана Увеличивает или уменьшает вид для просмотра всей иерархии дерева.
Видимость > Расширение имени файла Отображает имя файла вместе с расширением.
Видимость > Значок типа файла Отображает значок файла в узлах.
Видимость > Предварительный просмотр миниатюры Отображает миниатюру файла в узлах.
Стиль узла > Книжная Отображает древовидную структуру в книжной ориентации.
Стиль узла > Альбомная Отображает древовидную структуру в альбомной ориентации.
Стиль узла > Уплотнить Отображает только имя файла, значок и миниатюру в узлах.
Группирование потомков
Доступно только на вкладке Содержит
Группирует дочерние узлы родителя. Вместе группируются только дочерние узлы, которые являются конечными узлами и не имеют других внешних ссылок.

Если дочерняя ссылка также является родителем, она не группируется. Например, сборки не группируются.
Чертежник
Доступно только на вкладке Содержит
 Отображение чертежных узлов в справочной детали или узлах сборки. Чтобы отобразить или скрыть чертежный узел, нажмите на справочной детали или в узле сборки.

Узлы

Каждая деталь, сборка и чертеж представлены узлом в дереве. В нем отображается такая информация, как имя файла, количество экземпляров и имя конфигурации. Чтобы просмотреть эти сведения, наведите курсор на узел.



1 Значок типа файла
2 Имя файла
3 Имя конфигурации
4 Количество
5 Уменьшенный просмотр
6 Разворачивает узел для отображения дополнительных сведений о файле.

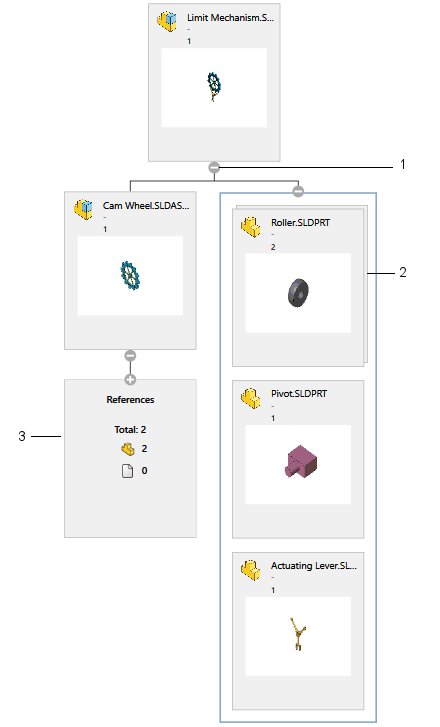

Другие элементы интерфейса пользователя

1 Развертывание или свертывание дочерних компонентов. Нажмите, удерживая нажатой клавишу Shift, чтобы развернуть или свернуть все дочерние компоненты, в том числе узлы сборки.
2 Несколько конфигураций
3 Отображает количество ссылок SOLIDWORKS и не-SOLIDWORKS.
