Спецификация

Вкладка Спецификация отображает спецификацию объекта, которая соответствует структуре объекта, а также именованные спецификации для выбранного объекта.

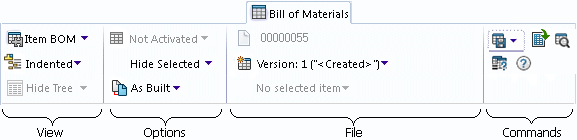

Дополнительные сведения см. в разделе Спецификации. На изображении ниже показана вкладка "Спецификации" для объекта. Также можно просмотреть другие типы спецификаций на вкладке Спецификации; см. Справку Проводника файлов SOLIDWORKS PDM .

Список генерируется на основе базы данных хранилища и не отражает изменения в локальных файлах, которые не зарегистрированы.

BOM_UI_Items

Просмотр

Всплывающая панель Спецификация Выберите шаблон спецификации объекта (Спецификация объекта по умолчанию) или именованную спецификацию. Шаблон определяет столбцы спецификации. Шаблоны спецификации управляются с помощью инструмента администрирования.
Всплывающая панель Вид спецификации Выбор отображения содержимого спецификации:
  • Параметр С отступом отображает объекты в иерархическом виде.
  • Параметр Только детали отображает только объекты без дочерних объектов в плоском виде. Количество объектов, используемых несколькими родительскими объектами, суммируются.
  • Параметр Только верхний уровень отображает только объекты верхнего уровня.
Всплывающая панель Вид дерева Не поддерживается для спецификаций элементов.

Для расчетных спецификаций — переключает отображение панели с деревом спецификаций.

Параметры

BOM_UI_Not_Activated_control Активация Управляет отображением спецификации в виде Спецификация.
BOM_UI_Show_selected_control Выбранный файл Отображение или скрытие выбранного файла верхнего уровня в списке файлов спецификаций.
BOM_UI_As_Built_control Справочная версия Указывает, что версии отображаемых компонентов — это версии на момент построения данной сборки или последние версии компонентов.

Файл

Исходный файл (Только для чтения) Для спецификаций объектов — код объекта.

Для расчетных спецификаций — имя сборки или файла чертежа.
Версия файла Для спецификаций объекта выберите версию объекта, для которой необходимо отобразить спецификацию. Для именованных спецификаций отображает версию ассоциированного объекта.
В именованных спецификациях, если значок Обновить версию источника в конце текстового поля отображается как , существует более новая версия источника и можно обновить данные именованной спецификации в соответствии с ней. Если значок отображается как , именованная спецификация основана на новейшем версии объекта.

Для расчетных спецификаций — позволяет выбрать версию исходного файла, для которой отображается данная спецификация.
Конфигурация Не поддерживается для спецификаций элементов.

Для расчетных спецификаций — позволяет выбрать конфигурацию исходного файла, для которой отображается данная спецификация.

Команды

Всплывающая панель Сохранить Выберите один из указанных ниже параметров:
  • Сохранить — сохраняет спецификацию.
  • Сохранить как файл CSV — создает файл CSV (с разделителем-запятой).
  • Сохранить как спецификацию — сохраняет именованную спецификацию.
BOM_UI_Open_as_CSV_file Открыть как файл CSV Открывает спецификацию как файл CSV в Excel.
Искать Проводит поиск текстовой строки в спецификации.
Сравнение Изменяет компоновку вкладки "Спецификация", позволяя выбрать вторую спецификацию для сравнения.
BOM_UI_Switch_View Переключить вид Не поддерживается для спецификаций элементов.

Доступно, когда в папке содержатся активированные или именованные спецификации.

Позволяет переключиться к виду "Спецификация", где в верхнем разделе правой панели перечисляются именованные и активизированные в данной папке.
Фильтр Только именованные спецификации.

Открывает диалоговое окно Фильтр, где можно указать содержимое спецификации для просмотра.

Номера позиций Только именованные спецификации.

Открывает диалоговое окно Номера позиций.

Разрегистрировать Только именованные спецификации.

Разрегистрация именованной спецификации.

Зарегистрировать Только именованные спецификации.

Регистрация именованной спецификации.
{Tahoma8}Справка Доступ к контекстно-зависимой справке.

Контекстные меню

Правой кнопкой мыши щелкните в списке спецификаций, чтобы выбрать файл и отобразить описанные ниже команды.

Перейти в новое окно Открывает новое окно Проводника с файлом, который задается в качестве выбранного файла на верхней панели нового окна.
Изменить размер предварительного просмотра уменьшенной копии Изменяет размер предварительного просмотра уменьшенной копии Малый, Средний или Большой. По умолчанию выбран Средний.
При выборе размера в одной таблице SOLIDWORKS PDM устанавливает одинаковый размер в применимых таблицах и на вкладках. Предварительный просмотр уменьшенной копии для файлов, созданных не в SOLIDWORKS, при выборе варианта Средний или Большой может быть нечетким.

Список спецификаций

Отображаемые столбцы зависят от выбранного Вами шаблона спецификации. Ваш администратор может сконфигурировать отображение определенных столбцов и определить шаблоны.
