Обзор 3DEXPERIENCE Exchange

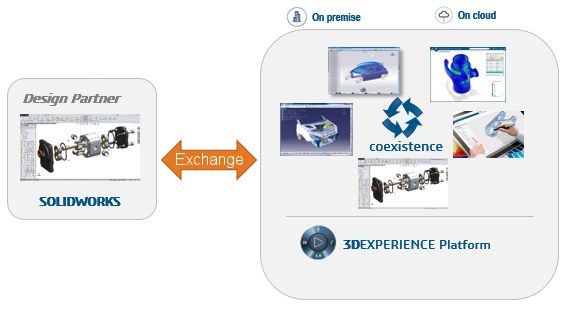

Дополнение 3DEXPERIENCE Exchange позволяет пользователям SOLIDWORKS безопасно работать с пакетом содержимого из источника 3DEXPERIENCE, например из приложения Design with SOLIDWORKS. Пользователи SOLIDWORKS могут легко открывать пакеты, изменять файлы и возвращать пакет содержимого 3DEXPERIENCE в источник 3DEXPERIENCE.



Поток работы

  1. Включите дополнение.
  2. Импортируйте пакет.
  3. Измените файлы.
  4. Экспортируйте пакет.

Включение дополнения

Чтобы включить дополнение, в SOLIDWORKS нажмите Инструменты > Дополнения и в списке Другие дополнения выберите 3DEXPERIENCE Exchange. 3DEXPERIENCE Exchange отобразится на панели задач.
Требуется SOLIDWORKS 2020 или более поздняя версия.

Импорт пакета

С помощью 3DEXPERIENCE Exchange можно импортировать пакеты .SLDPKG в рабочее пространство, а затем активировать нужный для работы пакет. Можно переключаться между пакетами, чтобы активировать необходимый.
В пакете могут содержаться только файлы SOLIDWORKS.

Изменить

В активном пакете можно изменять любые исходные файлы 3DEXPERIENCE, статус которых позволяет это сделать, например Без изменений. Можно добавлять и удалять компоненты сборок. 3DEXPERIENCE Exchange проверяет ссылки и отправляет запрос на добавление необходимых ссылок в пакет.

Исходные файлы со статусом Только для чтения изменить нельзя. Невозможно удалить конфигурации в любом исходном файле 3DEXPERIENCE.

Экспорт

После завершения работы можно экспортировать измененный пакет в формате .SLDPKG и отправить его исходному пользователю 3DEXPERIENCE.
