Обозначение геометрического допуска добавляет геометрические допуски в детали и чертежи с использованием рамок управления элемента. Программное обеспечение SOLIDWORKS поддерживает основные положения стандарта ASME Y14.5-2009 "Допустимые отклонения от истинного положения и геометрии".

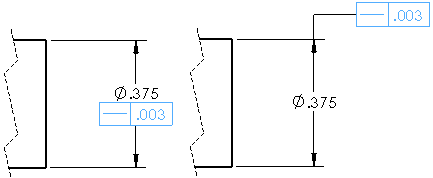

- Можно разместить обозначения отклонения формы, с выносками или без них, в любом месте чертежа, детали, сборки или эскиза, и прикрепить их в любом месте на линии размера.
- Различные диалоговые окна свойств для обозначений геометрического допуска предлагают выбор на основе выбранного обозначения. Для выбора доступны только те атрибуты, которые относятся к выбранному обозначению.
- Обозначение отклонения формы может иметь любое количество рамок.
- При перемещении указателя на обозначение геометрического допуска указатель примет форму
.
- Можно создать несколько обозначений, не закрывая диалоговое окно.
- Можно отобразить несколько выносок. Видео: Множественные выноски
- Можно добавить больше выносок к существующему обозначение, удерживая клавишу Ctrl и перемещая точку присоединения выноски.
- Чтобы отредактировать существующее обозначение, выберите его.
- При перетаскивании выноски обозначения отклонения формы от края модели автоматически создается выносная линия.
