Свойства сечений

Можно определить свойства сечения для нескольких граней и эскизов, которые лежат в параллельных плоскостях.

Можно оценить другие объекты, не закрывая диалоговое окно Свойства сечения. Удалите выбранные элементы, затем выберите объект и нажмите кнопку Пересчитать.

При оценке нескольких объектов первая выбранная грань будет определять плоскость для расчета свойства сечения.

Отображение свойств сечения для нескольких объектов

Чтобы отобразить свойства сечения для нескольких объектов, выполните следующее:

  1. Выберите любой из следующих элементов, которые лежат в параллельных плоскостях:
    • одна или несколько плоских граней
    • грань на плоскости сечения
    • грань сечения с штриховкой в разрезе чертежа
    • эскиз (нажмите на эскиз в дереве конструирования FeatureManager или нажмите правой кнопкой мыши на элемент и выберите Редактировать эскиз).
  2. Нажмите Свойства сечения (панель инструментов "Инструменты") или Инструменты > Оценка > Свойства сечения.
    Результаты отображаются в диалоговом окне Свойства сечения.
Изучите цилиндрическую ось со сквозным цилиндрическим вырезом, создающим открытое поперечное сечение.

Момент инерции рассчитывается как интеграция конечных элементов массы и их расстояния до оси вращения. Плоскость сечения не имеет толщины, поэтому масса отсутствует. Однако расчет возможен как интеграция конечных элементов площади.

Полное сечение диска Lxx равно Lyy, как и ожидается для системы с симметрией вращения по оси Z. Lzz — самое высокое значение, т. к. площадь на расстоянии от оси вращения значительно больше.

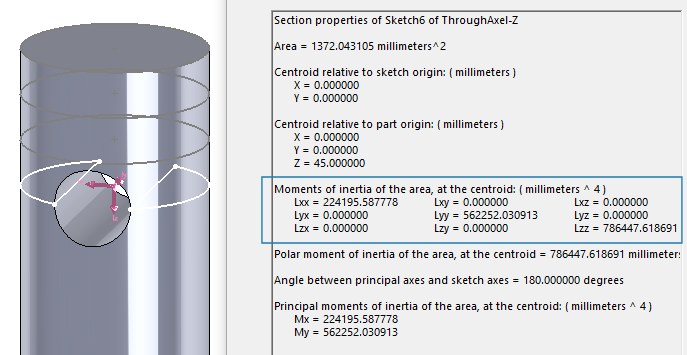

Разделенное сечение через цилиндрический вырез показывает более высокое значение Lyy, чем Lxx, как и ожидается, т. к. оставшаяся площадь находится дальше всего от оси вращения по оси Y. Эта разница подтверждает, что расчет учитывает вырез.

Центр вращения остается в центре сечений (снаружи обоих контуров), демонстрируя, что обе области включены в расчет инерции.

Открытая геометрия не имеет площади, поэтому она не может предоставить свойства инерции.
