Пример сравнения тел

В данном примере сравниваются два твердых тела в детали.

1. Откройте деталь с несколькими телами.
   В данном примере зубчатое колесо содержит два твердых тела. У одного тела кромки зубьев колеса скруглены. У другого тела кромки не скруглены.

   Gear1: Кромки со скруглением	Gear2: Кромки без скругления

2. Нажмите Вид > Отображение > Сравнение тел .
3. В окне PropertyManager задайте следующие параметры.
   1. Для параметра Исходные тела выберите Gear1
   2. Для параметра Сравнить тела выберите Gear2
   3. Переместите ползунок Пороговое значение легенды, чтобы указать абсолютное значение отклонения, разрешенное масштабом.
      Например, можно переместить ползунок таким образом, чтобы верхнее и нижнее число в легенде были приблизительно равны 1,00 мм.
4. Нажмите .

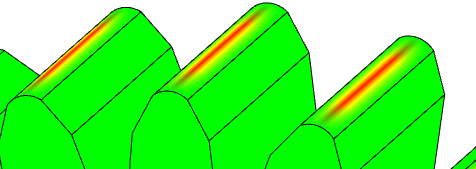

   В графической области красный и желтый цвета обозначают, где Gear1 и Gear2 не совпадают.
5. Чтобы очистить окно Легенда сравнения тела в графической области, нажмите правой кнопкой мыши на легенду и выберите пункт Сравнить тела .
   Чтобы открыть окно PropertyManager Сравнить тела, нажмите правой кнопкой мыши на легенду и выберите Свойства сравнения тел.
