Отображение прозрачных моделей

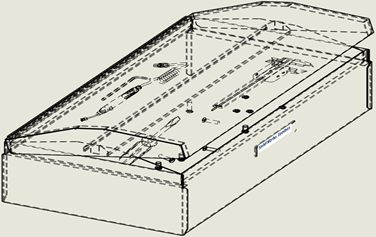

Прозрачные модели можно отобразить в чертежах в режимах Невидимые линии скрыты (HLR) и Невидимые линии отображаются (HLV).

В режимах отображения HLR и HLV можно просматривать прозрачные тела, включая компоненты в сборках и телах многотельных деталей.
Доступно только для чертежных видов высокого качества.

Чтобы отобразить прозрачные модели, выполните следующие действия.

  1. Выберите Инструменты > Параметры > Свойства документа > Оформление и выберите параметр Просмотр сквозь прозрачные компоненты в режиме "Невидимые линии скрыты"/"Невидимые линии отображаются".
  2. В окне PropertyManager в разделе Стиль отображения выберите Просмотр сквозь прозрачные компоненты, чтобы отобразить прозрачные компоненты.
