Обновление позиций, созданных с примечаниями автопозиций

Для обновления существующих позиций с автопозицией:

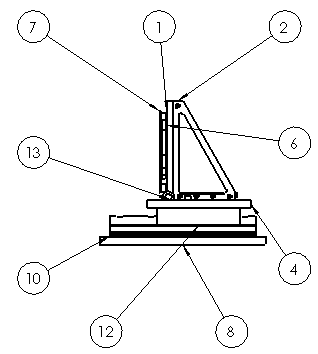

  1. В чертежном виде со Спецификацией и позициями с Номерами элементов в качестве текста позиции щелкните Вставка > Примечания > Автопозиция . В данном примере показаны вставленные автопозиции.
  2. В окне Автопозиция PropertyManager вкладки Редактировать позиции:
    1. Выберите Заменить позиции, чтобы удалить все позиции с Номерами элементов, представленными в качестве текста позиций, и вставьте позиции в соответствии с Автопозиция PropertyManager.
    2. Выберите Изменить последовательность существующих позиций для изменения порядка существующих позиций.

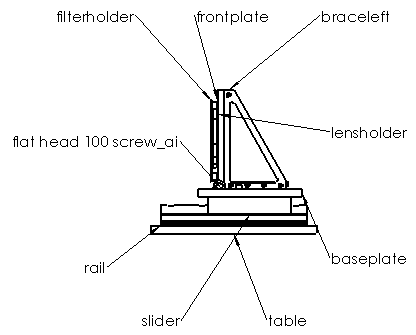

  3. Если выбрать Заменить позиции, появится возможность определения любого параметра автопозиции. В данном примере во вкладке Настройки позиции параметр Стиль представлен как нет, а параметр Текст позиции представлен в качестве Имени файла.

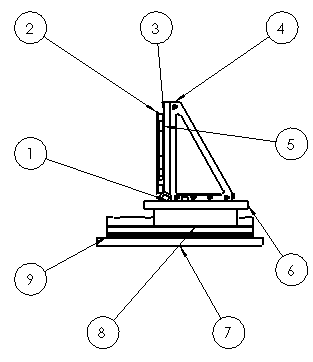

  4. Если выбрать Изменить последовательность существующих позиций, можно изменить только параметры вкладки Номера элементов, включая параметры Начать с и Инкремент, а также можно задать параметр По порядку сборки или Расположить последовательно. В данном примере параметр Начать с представлен номером 1 и параметр Инкремент представлен номером 1, а также выбран параметр Расположить последовательно.
  5. Нажмите PM_OK.gif.
Чтобы последовательно расположить позиции, необходимо иметь спецификацию в чертеже.
