Можно использовать мастер извлечения данных, чтобы выбрать набор объектов или блоков и извлечь информацию о свойствах и атрибутах.
Можно выполнить следующие действия:
- Создать спецификацию на основе набора объектов.
- Посмотреть результат в таблице на чертеже.
- Сохранить результат во внешнем файле, который можно отправить другим пользователям.

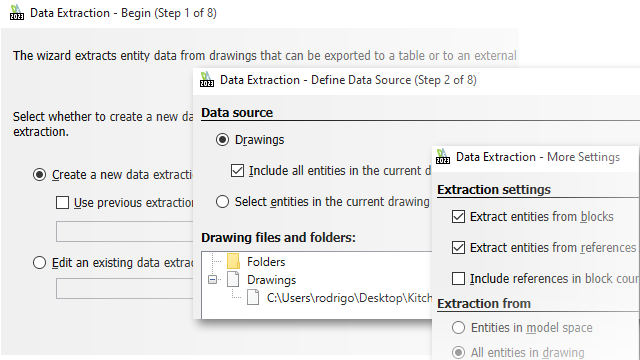

Используйте команду ExtractData, чтобы открыть мастер извлечения данных.
Параметры в мастере
извлечения данных позволяют:
- Выбрать набор чертежей или папок.
- Отфильтровать объекты.
- Упорядочить извлеченные данные.
- Выбрать формат вывода данных.
- Отформатировать выходные данные в таблице.
DraftSight сохраняет выбранные источники данных, объекты, свойства и форматирование таблицы в файле параметров извлечения данных (.det). Созданный файл параметров извлечения данных можно использовать в качестве шаблона для выполнения такой же процедуры извлечения на другом чертеже.
