Создание вспомогательных элементов между точками и изменение профилей

Чтобы создать вспомогательные элементы между точками и изменить профили, выполните следующие действия.

  1. Выберите Элемент между точками для параметра Тип вспомогательного элемента.

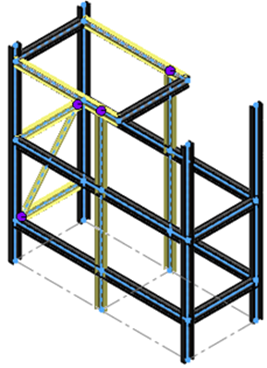

  2. Измените ориентацию модели, выбрав Вид (Управляемый просмотр) > Вид слева, и выберите показанные вспомогательные элементы.
  3. Чтобы изменить профиль вспомогательного элемента, выполните следующие действия.
    1. Нажмите на вкладку Профиль.
    2. Для параметра Тип выберите прямоугольная труба — настроена.
    3. В поле Размер установите значение 70 x 40 x 5.
  4. В разделе Параметр элемента нажмите , чтобы добавить вспомогательный элемент.
    Нажмите , чтобы удалить выбранный вспомогательный элемент.
  5. Необязательно: Отрегулируйте смещение с помощью параметров Смещение от первого элемента и Смещение от второго элемента и переверните его для элемента, выбранного в разделе Параметр элемента.
  6. Измените ориентацию модели, нажав Вид (Управляемый просмотр) > Изометрический.
  7. Открепите окно PropertyManager и нажмите .
  8. Нажмите Структурная система в углу подтверждения, чтобы выйти из режима структурной системы.
Отобразится окно PropertyManager Управление углом. В модели будут выделены простые углы.
