Con la tecnología del visor web de eDrawings, SOLIDWORKS PDM Web2 le permite tener una vista preliminar dinámica de archivos en formatos compatibles.
Web2 admite los siguientes formatos:
| Formatos |
Formatos de archivo |
| SOLIDWORKS |
.SLDASM, .SLDPRT, .SLDDRW |
| eDrawings |
.easm, .eprt, .edrw |
| DXF/ DWG |
.dxf, .dwg |
| STEP |
.step, .stp |
| IGES |
.iges, .igs |
| Parasolid |
.x_b, .x_t, .xmt, .xmt_txt |
| JT |
.jt |
| ACIS |
.sat, .sab |

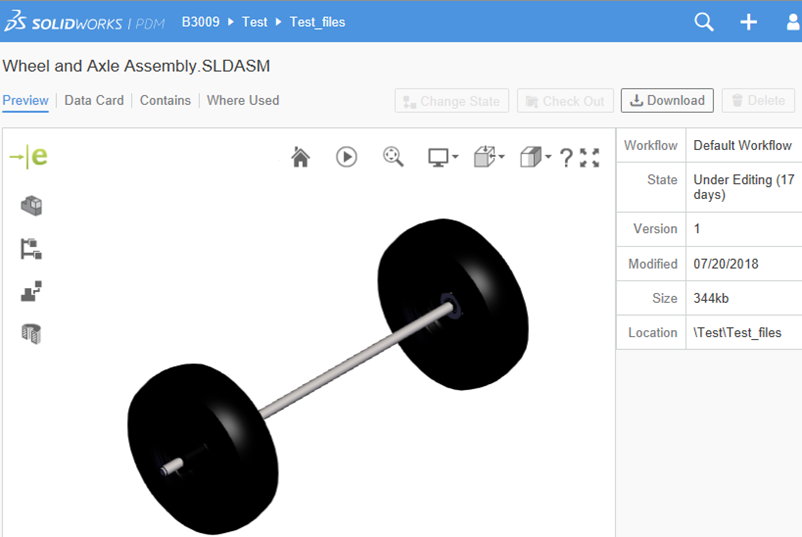

La página de vista preliminar de eDrawings muestra las herramientas y una zona de gráficos.
Las herramientas de la parte superior y lateral de la zona de gráficos proporcionan información sobre el modelo, y permiten manipular la forma en que se visualiza.
| Icono de eDrawings |
Indica que se trata de una vista preliminar de eDrawings. |
| Componentes |
Muestra los componentes de un archivo. Al hacer clic en cada pieza, se resaltará en la zona de gráficos. |
| Configuración |
Muestra la configuración de un archivo. |
| Explosionar |
Controla el grado de la explosión con un control deslizante. |
| Vistas de sección |
Crea planos de sección transversal. |
| Restablecer |
Devuelve el modelo o el dibujo al estado en el que se encontraba cuando se abrió. Al hacer clic en Rest., se deshacen todas las rotaciones, los traslados, los movimientos de componentes y los cambios de orientación.
|
| Vistas animadas |
Realiza una animación del modelo. |
| Zoom para ajustar |
Ajusta el modelo en la zona de gráficos. |
| Oclusión de ambiente |
Controla la atenuación de la luz ambiental para que el objeto se muestre como lo haría en un día nublado. |
| Perspectiva |
Muestra una vista del modelo en perspectiva. |
| Orientación de vistas |
Muestra una vista como vista frontal, vista posterior, vista izquierda, vista derecha, vista superior, vista inferior y vista isométrica. |
| Visualización |
Muestra el modelo en las vistas Estructura alámbrica, Contornos sombreados o Sombreado. |
| Ayuda |
Muestra los movimientos del ratón y de la pantalla táctil para girar, trasladar, aplicar zoom y ajustar el modelo a la pantalla. |
| Pantalla completa |
Muestra la vista preliminar en toda la ventana del navegador. Vuelva a hacer clic para salir de la pantalla completa.
|
Las herramientas Vistas de sección, Orientación de vistas, Visualización y Animar vistas están disponibles para los archivos de pieza y de ensamblaje. Las herramientas Componentes, Configuración y Explosionar están disponibles solo para archivos de ensamblaje.
