Listar fuerzas de viga

Para acceder a este PropertyManager, ejecute un estudio de Simulation con vigas. Haga clic con el botón derecho en Resultados y seleccione Listar fuerzas de viga.

Lista

	Fuerzas	Muestra los valores axial, de corte y momento (en las direcciones 1 y 2), y de tensión (momento alrededor de la dirección axial).
	Tensiones	Muestra los valores de tensión axial, de flexión y cortante (alrededor de las direcciones 1 y 2 de la viga), torsional y de tensión axial y flexión en el límite superior. Para cabezas de armadura, sólo están disponibles fuerzas y tensiones axiales.
	Unidades	Muestra fuerzas en las siguientes unidades: N, lbf o kgf. Muestra tensiones en las siguientes unidades: N/m^2, psi o kgf/cm^2.

Intervalo de vigas

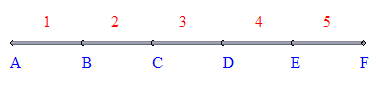

Introduzca un valor para Inicio y Fin para ver los resultados de un subconjunto de vigas del modelo. Los números se corresponden con la lista en la carpeta Vigas del gestor de Simulation.

	Fuerzas	Muestra los valores axial, de corte y momento (en las direcciones 1 y 2), y de tensión (momento alrededor de la dirección axial).
	Tensiones	Muestra los valores de tensión axial, de flexión y cortante (alrededor de las direcciones 1 y 2 de la viga), torsional y de tensión axial y flexión en el límite superior. Para cabezas de armadura, sólo están disponibles fuerzas y tensiones axiales.
	Unidades	Muestra fuerzas en las siguientes unidades: N, lbf o kgf. Muestra tensiones en las siguientes unidades: N/m^2, psi o kgf/cm^2.

Cuadros de diálogo Listar fuerzas y Listar tensiones

	Mostrar sólo valores extremos	Enumera sólo los valores extremos a lo largo de la longitud del sólido de la viga.
	Mostrar sólo puntos finales de viga	Enumera los resultados sólo en los puntos finales de cada sólido de viga.
	Unidades	Muestra fuerzas en las siguientes unidades: N, lbf o kgf. Muestra tensiones en las siguientes unidades: N/m^2, psi o kgf/cm^2.
	Nombre de viga	Muestra el nombre de la viga correspondiente al sólido de viga que se enumera en la carpeta Vigas del gestor de Simulation.
	Elemento	Muestra el número de elemento.
	Finalizar	Muestra los dos nodos de extremo de cada elemento.
	Guardar	Guarda la tabla como un archivo de Excel (*.csv) o como un archivo de texto sin formato (*.txt). Además, puede copiar una sección de la tabla a Microsoft Excel o un editor de texto. Seleccione un intervalo de celdas, haga clic con el botón derecho y seleccione Copiar.
