Al arrastrar una operación de biblioteca desde la Biblioteca de diseño, el PropertyManager aparece mostrando el nombre de la operación de biblioteca.
Margen de errores de la operación de biblioteca
Cuando inserta una operación de biblioteca en un modelo y recibe mensajes de error, puede mantener los resultados para ver y reparar manualmente los errores.

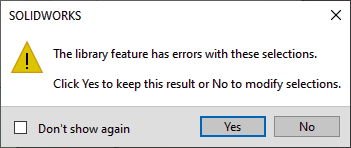

En el mensaje de advertencia, haga clic en Sípara mantener los resultados. En el gestor de diseño del FeatureManager®, puede reparar manualmente la operación de biblioteca o hacer clic en Deshacer
para eliminarla. Si hace clic en No en el mensaje de advertencia, en el PropertyManager Operación de biblioteca, puede modificar las selecciones o hacer clic en
para restaurar el gestor de diseño del FeatureManager sin la operación de biblioteca.
Plano de colocación
Determina si la operación de biblioteca está en una cara o en un plano.
Si arrastra una operación de biblioteca a un plano de referencia, el punto de colocación se desplaza de manera predeterminada al centro del plano de referencia seleccionado.
Configuración
Lista las configuraciones de la operación de biblioteca. Si no se ha creado ninguna configuración, se resalta Predeterminado.
| Vincular a pieza de biblioteca |
Mantiene un vínculo entre la operación de biblioteca insertada y la pieza de la operación de biblioteca padre. Si la operación de biblioteca padre se actualiza, la operación de biblioteca insertada se actualiza. No se puede editar la operación de biblioteca insertada. Tiene que deseleccionar Vincular a pieza de biblioteca y, a continuación, edite la operación de biblioteca.
|
Referencias
Muestra si la operación de biblioteca incluye cotas de referencia. Si no existen cotas de referencia, se muestra la Ubicación.
|
Referencias
|
Lista las referencias necesarias para insertar y ubicar la operación de biblioteca.
Referencias, del PropertyManager, funciona junto con una ventana de vista preliminar en la zona de gráficos. Seleccione las aristas del modelo correspondiente visualizadas en la ventana de vista preliminar para crear las referencias.
Las operaciones de biblioteca con referencias de cara, como los redondeos, no necesitan cotas de referencia.
|
|
Cotas de ubicación
|
La opción Cotas de ubicación le permite especificar valores para ubicar la operación de biblioteca.
Seleccione un elemento en Valor para editar la cota y cambie la ubicación de la operación de biblioteca en el modelo. |
Ubicación
Si no tiene referencias, haga clic en Editar croquis. Esto le permite posicionar la operación de biblioteca por medio de la edición del croquis.
Cotas de tamaño
|
Sobrescribir valores de cota
|
Seleccione esta opción para sobrescribir los valores de cota existentes de la operación de biblioteca. La opción Sobrescribir valores de cota está disponible con Referencias y Ubicación.
Seleccione un elemento en Valor para editar la cota.
|
