Creación de un SpeedPak

En un archivo de ensamblaje, puede derivar una configuración de SpeedPak de una configuración existente.

1. En la pestaña ConfigurationManager , debajo de Configuraciones, haga clic con el botón derecho del ratón en una configuración existente y, a continuación, haga clic en Agregar SpeedPak.
2. En el PropertyManager:
   1. Seleccione las caras, los sólidos, la geometría de referencia, los croquis y las curvas que desee que puedan seleccionarse en la configuración de SpeedPak.
      Puede utilizar Incluir rápido para incluir sólo sólidos exteriores, seleccionar por vista o seleccionar más o menos componentes.
   2. También puede seleccionar Eliminar gráficos fantasma para ocultar el resto de caras, lo cual mejora el rendimiento.
   3. Haga clic en .

   Se crea una configuración de SpeedPak como una hija de la configuración original. Se identifica con y _speedpak se anexa a su nombre.

   No aparece ningún componente en el gestor de diseño del FeatureManager. El icono del ensamblaje que aparece en la parte superior del gestor de diseño indica que la configuración activa es una configuración de SpeedPak.

   En la zona de gráficos, al mover el cursor sobre el ensamblaje, solo las caras, los sólidos, la geometría de referencia, los croquis y las curvas que seleccionó para SpeedPak serán visibles y podrán seleccionarse en la región que rodea al cursor.

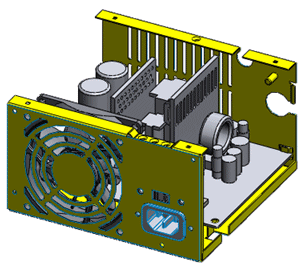

   Ensamblaje sin cursor

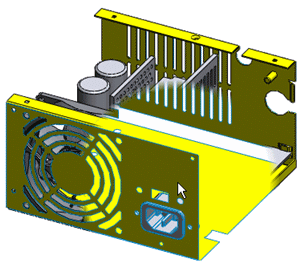

   Cursor sobre ensamblaje. Muchos componentes internos ya no están visibles, ya que no se han incluido en la configuración de SpeedPak.

Puede crear configuraciones de SpeedPak para subensamblajes desde un ensamblaje padre. Puede incluir sólo gráficos o bien incluir puntos, aristas y caras con relación de posición como geometría solucionada.

1. En un ensamblaje, seleccione uno o varios subensamblajes.
2. Haga clic con el botón secundario y haga clic en Opciones de SpeedPak.
3. Haga clic en una de las siguientes opciones:

   Opción	Descripción
   Crear SpeedPak con relaciones de posición	Incluye puntos, aristas y caras con relación de posición como geometría solucionada, lo cual permite crear otras relaciones de posición con esas entidades. Las entidades que se incluyen como geometría solucionada, incluyen entidades del subensamblaje que tienen relaciones de posición con otros componentes del ensamblaje padre abierto o con el propio ensamblaje padre abierto.
   Crear SpeedPak de gráficos	Permite ver los gráficos del subensamblaje pero no incluye ningún tipo de geometría solucionada, que produce mejoras del rendimiento más evidentes.

   Se crea una configuración de SpeedPak para la configuración activa del subensamblaje. Si el subensamblaje es un subensamblaje de nivel superior, la configuración de SpeedPak se convierte en la configuración activa utilizada por el ensamblaje padre.
